Medidor de Vazão: Vazão Volumétrica e Vazão Mássica – Qual a Diferença e Como Escolher

Nas indústrias modernas, a medição precisa do fluxo é fundamental para controlar a produção, manter a qualidade e aumentar a eficiência. Seja no setor de petróleo e gás, no processamento químico, na produção de alimentos ou no tratamento de água, entender a quantidade de fluido que se move em uma tubulação é essencial.
Dois parâmetros-chave descrevem o fluxo: a vazão volumétrica e a vazão mássica. Embora os nomes sejam semelhantes, representam conceitos diferentes e são medidos usando diferentes tipos de medidores de vazão. A escolha entre medidores de vazão volumétrica e medidores de vazão mássica depende das condições do processo, do princípio de funcionamento do medidor, do tipo de fluido e dos dados necessários.
Este artigo explica a diferença entre vazão volumétrica e vazão mássica, os princípios por trás de cada medição, os tipos de medidores de vazão disponíveis e como selecionar o mais adequado para sua aplicação.

O que é vazão volumétrica?

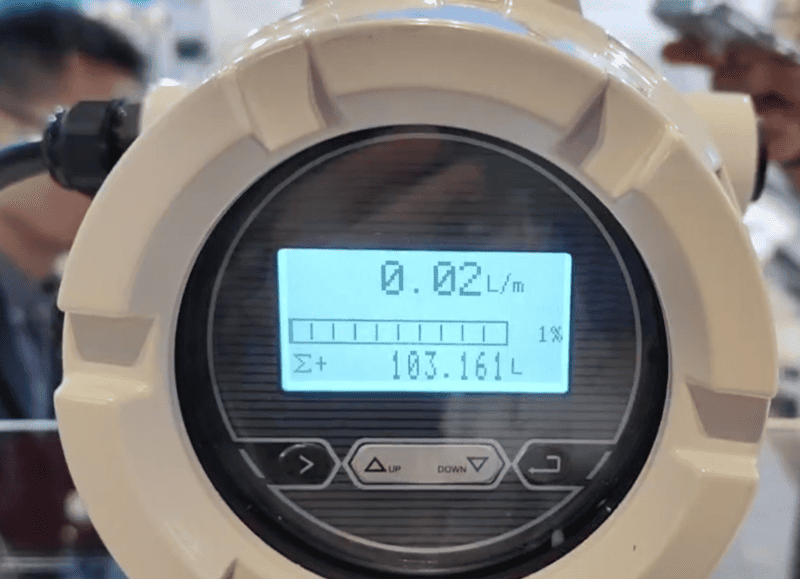

A vazão volumétrica mede o volume de fluido que passa por uma tubulação por unidade de tempo. Ela indica quanto espaço o fluido ocupa, não quanto ele pesa.
As unidades comuns são:
• Metros cúbicos por hora (m³/h)
• Litros por minuto (L/min)
• Galões por minuto (GPM)
Por exemplo, se a água flui a 10 GPM, significa que 10 galões de água passam pelo cano a cada minuto — independentemente da temperatura ou da pressão.
Fórmula:

Onde:
• Qv = vazão volumétrica
• A = área da seção transversal do tubo
• v = velocidade média do fluxo

A medição do fluxo volumétrico é simples, mas não considera as alterações na densidade, que podem variar com a temperatura, a pressão ou a composição do fluido.
Para líquidos com densidade estável (como a água à temperatura ambiente), os medidores de vazão volumétrica são suficientes. Mas para fluidos compressíveis (como gases ou vapor) ou líquidos cuja densidade varia com a temperatura, a medição volumétrica pode ser enganosa.

O que é taxa de fluxo de massa?

A taxa de fluxo de massa mede a massa (ou peso) real do fluido que passa por um tubo por unidade de tempo. Ela indica a quantidade de material que está sendo transferida — o que é crucial em reações químicas, combustão ou processos de mistura.
As unidades comuns são:
• Quilogramas por hora (kg/h)
• Toneladas por hora (t/h)
• Libras por minuto (lb/min)
Fórmula:

Onde:
• Qm = taxa de fluxo de massa
• ρ = densidade do fluido
• Qv = vazão volumétrica
Esta equação mostra que a vazão mássica depende da densidade. Se as mudanças de temperatura ou pressão alterarem a densidade, a vazão mássica permanecerá constante, enquanto a vazão volumétrica se alterará.
Por exemplo, 1 m³ de água quente pesa menos que 1 m³ de água fria. Mas se você medir por massa (digamos 1000 kg/h), a quantidade total de material será sempre a mesma, independentemente da temperatura.
Por isso, os medidores de vazão mássica são preferidos em aplicações que exigem balanço de materiais preciso ou dosagem química controlada.

Por que a diferença é importante

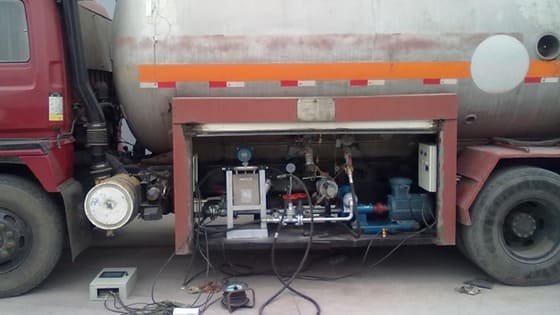

Em muitas indústrias, os processos dependem da massa, não do volume. Um reator precisa da proporção correta de massa dos ingredientes. Uma caldeira deve receber a massa correta de combustível e ar. E a transferência de custódia de gás (como GLP e GNL) é baseada na massa ou no volume padronizado (a uma temperatura e pressão de referência).
Se você usar um medidor de vazão volumétrica em condições de flutuação de temperatura ou pressão, suas leituras podem ser imprecisas. A mesma tubulação pode apresentar vazões diferentes simplesmente devido a variações de densidade.
Em contrapartida, um medidor de vazão mássica leva em consideração automaticamente a variação de densidade, fornecendo resultados consistentes e precisos mesmo em condições variáveis.

Medidores de vazão volumétrica: princípios de funcionamento e tipos

Os medidores de vazão volumétrica medem o espaço ocupado pelo fluido na tubulação. São ideais para líquidos limpos e estáveis ou quando apenas o volume é necessário. Abaixo estão os tipos mais comuns:

1. Medidor de vazão eletromagnético (Mag Meter)

Funciona com base na Lei da Indução Eletromagnética de Faraday. Quando um fluido condutor passa por um campo magnético, ele gera uma voltagem proporcional à velocidade.
Ideal para: Líquidos condutores como água, águas residuais e produtos químicos.
Vantagens: Sem peças móveis, alta precisão, ampla gama de aplicações.
Limitações: Não é possível medir fluidos não condutores, como óleo ou gás.

2. Medidor de Vazão de Turbina

Utiliza uma turbina rotativa; a velocidade de rotação é proporcional à velocidade do fluido.
Ideal para: Líquidos limpos e de baixa viscosidade (água, combustíveis, óleos leves).
Vantagens: Alta precisão, boa repetibilidade.
Limitações: Não é adequado para fluidos sujos ou viscosos.

3. Medidor de vazão por deslocamento positivo

Mede o fluxo capturando volumes fixos de fluido e contando os ciclos.
Ideal para: Líquidos de alta viscosidade (lubrificantes, xaropes, graxas).
Vantagens: Mede baixas vazões com excelente precisão.
Limitações: As peças móveis requerem manutenção.

4. Medidor de vazão ultrassônico

Mede o fluxo usando ondas sonoras. O tipo de tempo de trânsito funciona para líquidos limpos; o tipo Doppler para fluidos sujos ou aerados.
Ideal para: Tubulações de grande diâmetro, instalações não invasivas.
Vantagens: Sem perda de pressão, fácil instalação.
Limitações: A precisão depende das condições da tubulação e do fluido.

Medidores de Vazão Mássica: Princípios de Funcionamento e Tipos

Os medidores de vazão mássica medem diretamente a massa do fluido que passa por eles, independentemente das mudanças de densidade. Aqui estão os tipos mais comuns:

1. Medidor de Vazão Mássica Coriolis

Baseado no efeito Coriolis, ele mede a torção de tubos vibratórios causada pelo fluxo de massa de fluido.
Ideal para: Líquidos, pastas e gases.
Vantagens: Mede massa, densidade e temperatura simultaneamente; altíssima precisão (±0,1%).
Limitações: Custo mais elevado, tamanho maior para tubos de grande diâmetro.

2. Medidor de Vazão Mássica Térmica

Mede a quantidade de calor absorvida pelo fluido ao passar por um sensor aquecido. A transferência de calor é proporcional à vazão mássica.
Ideal para: gases como ar, nitrogênio e gás natural.
Vantagens: Medição direta da vazão mássica, baixa perda de pressão.
Limitações: Não adequado para líquidos.

3. Medição de Massa Correlacionada (Inferencial)

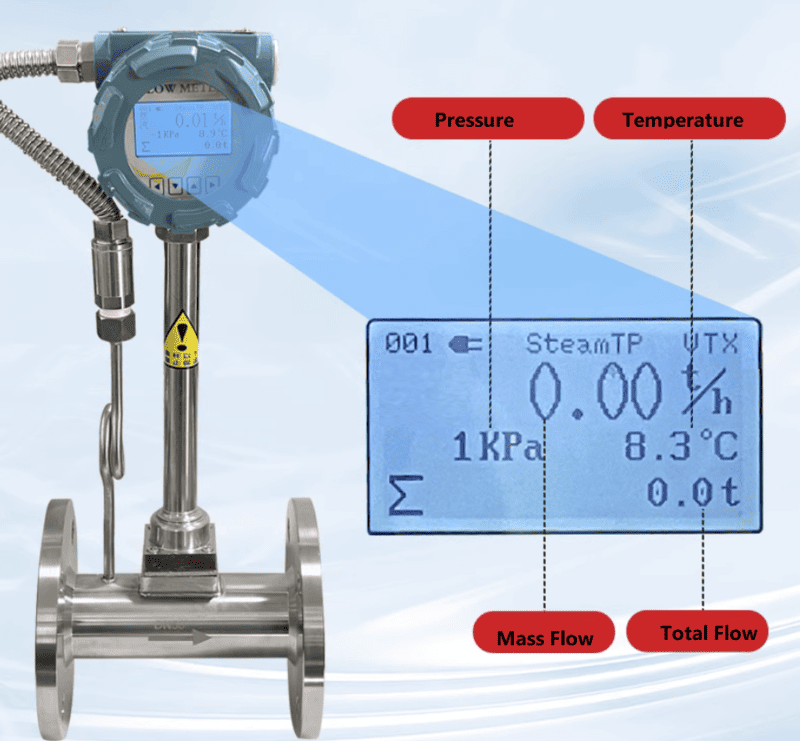

Às vezes, o fluxo volumétrico é medido e convertido em massa usando sensores separados de temperatura e pressão, como medidores de fluxo de vórtice e medidores de fluxo de turbina a gás.
Embora mais barato, esse método indireto introduz incertezas adicionais.
Produtos relacionados

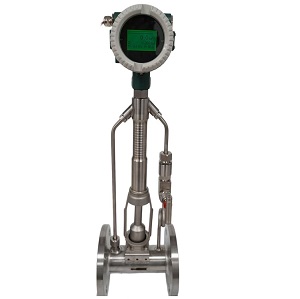

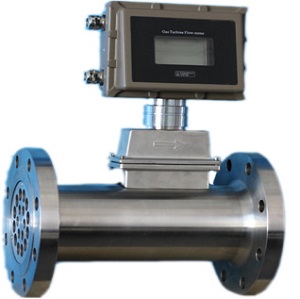

Gas turbine flow meter with temperature and pressure compensation	Vortex Flow meter with temperature and pressure compensation

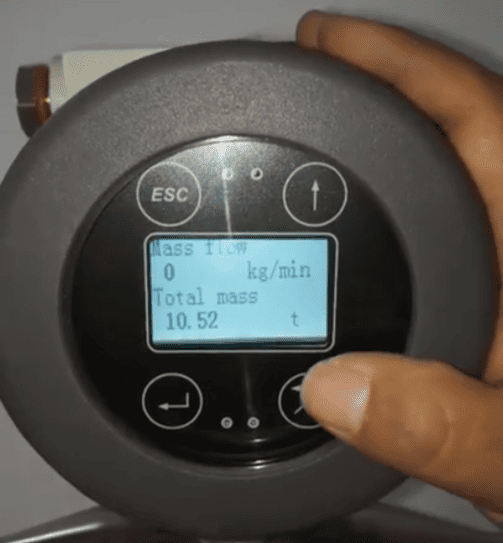

Claro, às vezes também podemos definir um valor de densidade fixo no medidor de vazão para exibir a vazão mássica diretamente, como em kg/h ou lb/min . No entanto, esse método não é muito preciso, pois a densidade permanece constante e não se altera com as condições reais do processo.

Comparação entre medidores de vazão volumétrica e mássica

Parameter	Volumetric Flow Meter	Mass Flow Meter
Measured Value	Volume (m³/h, GPM)	Mass (kg/h, lb/min)
Dependence on Density	Affected by density	Independent of density
Temperature/Pressure Sensitivity	High	Low
Typical Fluids	Liquids	Liquids & Gases
Accuracy	±0.5–1%	±0.1–0.2% or higher for gas (±0.5–1% )
Cost	Lower	Higher
Maintenance	Simple	Moderate
Best Applications	Water, oils, stable liquids	Gas, steam, chemical dosing

Escolhendo entre medição de vazão volumétrica e de vazão mássica

Ao selecionar um medidor de vazão, considere os seguintes fatores:
1. Tipo de fluido – É um líquido, um gás ou um fluido multifásico?
2. Condições do processo – A pressão ou a temperatura estão estáveis?
3. Objetivo da medição – Você precisa da massa total ou apenas do volume?
4. Requisitos de precisão – Quão crítica é a precisão da medição?
5. Orçamento e Manutenção – Equilibrar precisão e custo.
Quando usar um medidor de vazão volumétrica:
• Você está medindo líquidos incompressíveis com densidade estável (por exemplo, água).
• Você precisa de um monitoramento de fluxo com boa relação custo-benefício.
• Deseja uma indicação de fluxo local sem conversão de massa.
Quando usar um medidor de vazão mássica:
• Você está lidando com fluidos compressíveis (gases, vapor).
• A temperatura ou a pressão variam significativamente.
• Você precisa de balanço de massa, dosagem química ou medição de energia.

Exemplos do mundo real

• Estações de tratamento de água: Utilize medidores de vazão eletromagnéticos para medição volumétrica, visto que a densidade da água é estável.
• Petróleo e Gás: Utilize medidores de vazão mássica Coriolis para transferência de custódia, pois a massa é constante independentemente da temperatura.
• Sistemas de ar comprimido: Utilize medidores de vazão mássica térmica para monitorar o consumo e os vazamentos.
• Indústria Alimentícia: Utilize medidores de deslocamento positivo ou medidores de vazão mássica de líquidos para fluidos viscosos como xarope, mel, leite e suco, medidos por volume.

Saída e integração

Tanto os medidores de vazão volumétrica quanto os de vazão mássica podem fornecer sinais digitais, tais como:
• Saída de corrente de 4–20 mA
• Saída de pulso para totalização
• Comunicação MODBUS RTU / HART / RS485 / PROFIBUS DP
Esses dispositivos permitem fácil integração em sistemas PLC ou SCADA, possibilitando monitoramento remoto, registro de dados e controle de processos.

Conclusão

Compreender a diferença entre vazão volumétrica e vazão mássica é crucial para medições de vazão precisas e otimização de processos.
• A vazão volumétrica indica quanto espaço o fluido ocupa, ideal para líquidos estáveis.
• A taxa de fluxo de massa indica a quantidade de matéria que está se movendo, sendo ideal para gases ou condições variáveis.
Cada tipo de medidor de vazão — seja eletromagnético, de turbina, Coriolis ou de massa térmica — atende a necessidades específicas. A escolha certa depende do tipo de fluido, das condições do processo e dos objetivos da medição.
Ao selecionar a tecnologia de medidor de vazão adequada, as indústrias podem garantir precisão, reduzir o desperdício e melhorar a eficiência — desde o tratamento de água até o refino de petróleo, da dosagem de produtos químicos à distribuição de gás.
Escolher com sabedoria significa medir de forma mais inteligente, economizar custos e manter as operações sob controle total.
