No campo da metrologia industrial, a medição precisa do fluxo de fluidos é fundamental para o controle da produção, a gestão de energia e a liquidação de transações comerciais. Dentre as diversas tecnologias de medição de fluxo, os medidores de vazão PD são conhecidos como os "contadores de precisão" na medição de fluidos devido aos seus princípios de medição direta e confiável, sendo especialmente adequados para aplicações que exigem alta precisão e fluidos de alto valor agregado.
O medidor de vazão PD, também conhecido como medidor de vazão por deslocamento positivo, é um tipo de medidor de vazão volumétrico que se baseia em uma ideia simples e clássica: dividir continuamente o fluido medido (como combustível, diesel, resina, etc.) em "pequenas unidades" de volume conhecido e fixo e calcular a vazão total contando o número dessas unidades.
Imagine um processo antigo de coleta de água: usando um balde de capacidade padrão, enchendo-o repetidamente com água e esvaziando-o. Contando o número de vezes que o balde é enchido, o volume total de água pode ser determinado com precisão. O medidor de vazão por deslocamento positivo automatiza e implementa esse processo de forma contínua.
Separação: As partes móveis de precisão (como rotores, pistões, engrenagens) dentro da câmara de medição do sensor de fluxo formam uma ou mais "câmaras de medição" de volume conhecido com a carcaça.
Enchimento e esvaziamento: O fluido entra, empurrando as partes móveis para girar ou fazer movimentos de vaivém, fazendo com que a câmara de medição se encha e esvazie periodicamente.
Contagem: Registro do número de ciclos (como revoluções, tempos de movimento alternativo) de partes móveis por meios mecânicos, magnéticos ou fotoelétricos.
Cálculo: Multiplique o número de vezes pelo volume de uma única câmara de medição para obter a vazão acumulada; contando por unidade de tempo, é possível obter a vazão instantânea.
Devido à sua medição direta do volume do fluido, sua precisão é praticamente inalterada por variações na densidade, viscosidade, distribuição de pressão e velocidade do fluxo. Essa é a principal diferença entre ele e medidores de vazão por velocidade, como os de turbina, os de vórtice e os eletromagnéticos.

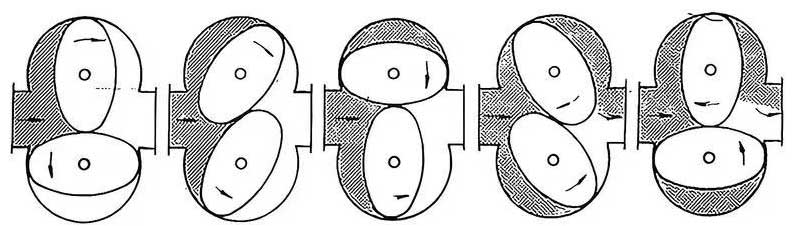

Estrutura: O casco está equipado com duas engrenagens elípticas interligadas que acionam alternadamente a rotação sob a diferença de pressão do fluido.
Funcionamento: Uma câmara de medição em forma de crescente é formada entre a engrenagem e a carcaça. A cada rotação, o fluido é descarregado de quatro câmaras de medição.
Características: Clássico, durável, de alta precisão, especialmente adequado para líquidos com viscosidade média a alta, como derivados de petróleo e matérias-primas químicas. Há requisitos específicos quanto à limpeza do fluido.

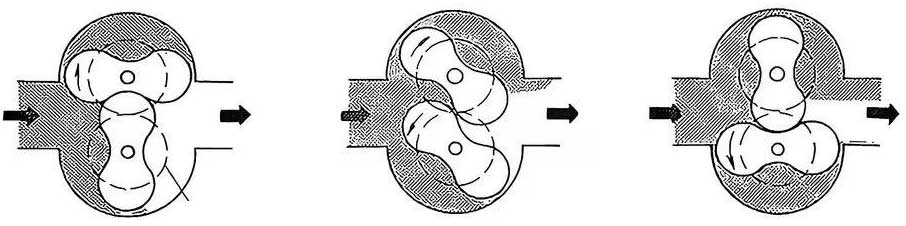

Estrutura: Um par de rotores de roda central em forma de "8" sem dentes na superfície, mantidos por engrenagens síncronas para rotação sem contato e em velocidade constante.
Princípio de funcionamento: Semelhante às engrenagens elípticas, mas a roda central não entra em contato direto, resultando em menor desgaste e capacidade de suportar diferenciais de pressão maiores.
Características: A câmara de medição possui um volume maior e é adequada para medições de alto fluxo de líquidos de baixa viscosidade (como diesel e solventes) e gases.

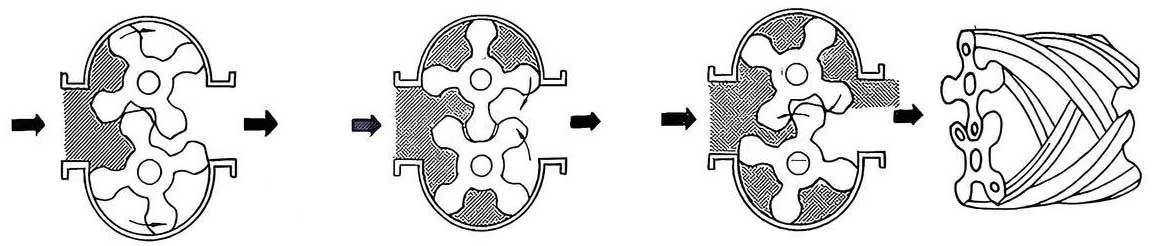

Estrutura: Design exclusivo com dois rotores espirais ou involutos.
Funcionamento: O rotor mantém contato contínuo durante a rotação, formando um movimento de propulsão suave e sem pulsações, semelhante ao processo inverso de uma bomba de parafuso.
Características: Operação extremamente suave, baixo ruído, pequena pulsação, ampla faixa de relação em comparação com medidores de vazão de engrenagem oval e sem requisitos para trechos retos de tubulação a montante e a jusante, tornando-o uma escolha ideal para aplicações de alto desempenho e alta confiabilidade.Estrutura: Um raspador deslizante é instalado na ranhura radial do rotor. Sob a ação da força centrífuga e da pressão do fluido, o raspador se estende e desliza firmemente contra a parede interna da câmara de medição.
Função: O raspador separa o fluido em múltiplas câmaras independentes e o impulsiona para a frente.
Características: Alta precisão, baixa vibração, forte adaptabilidade, capaz de lidar com uma determinada faixa de viscosidade e limpeza, comumente usado em medições importantes, como combustível de aviação e óleo refinado.Estrutura: O fluido é medido pelo movimento alternativo do pistão dentro do cilindro.
Funcionamento: O fluido aciona o pistão, fazendo-o mover-se, e a comutação do fluxo é controlada pela biela ou pelo mecanismo do conjunto de válvulas para obter sucção e descarga contínuas.
Características: Mantém uma precisão extremamente alta mesmo com baixas taxas de fluxo e é um instrumento padrão para bombas de combustível, laboratórios e medições de pequenos fluxos, mas sua estrutura é relativamente complexa.
Estrutura: Um pistão rotativo ranhurado gira excentricamente em uma câmara de medição com formato especial.
Função: O movimento de oscilação e rotação do pistão separa e descarrega o fluido.
Características: Estrutura compacta, baixo custo, amplamente utilizado em hidrômetros residenciais e em pequenas aplicações industriais para medição de água e líquidos de baixa viscosidade.
Extrema precisão de medição: É um dos tipos de medidores de vazão mais precisos disponíveis atualmente e é frequentemente usado como instrumento de referência para liquidação de transações e transmissão padrão. A precisão máxima pode atingir ± 0,2% ou até mesmo ser superior.
A medição é independente das características do fluido: insensível a mudanças de viscosidade, o mesmo medidor pode se adaptar a fluidos com uma ampla faixa de viscosidade (especialmente adequado para derivados de petróleo ou fluidos de alta viscosidade, como mel, petróleo bruto e betume ).
Não há necessidade de seções de tubulação retas na frente e atrás: seu princípio de medição não depende da distribuição completa da velocidade do fluxo e requer pouco espaço de instalação, sendo especialmente adequado para situações com espaço limitado.
Ampla faixa de medição: A relação de alcance típica pode chegar a 10:1, e os modelos de alto desempenho são ainda mais amplos, como 20:1, capazes de medir com precisão vazões pequenas e grandes.
Medição direta de volume: O volume total preciso pode ser obtido sem a necessidade de sensores adicionais de pressão ou temperatura para compensação de densidade, e a composição do sistema é simples.
O medidor de vazão por deslocamento positivo (PD) é sensível à limpeza do fluido : partículas sólidas e impurezas podem ficar presas ou desgastar as peças móveis de precisão, causando mau funcionamento ou diminuição da exatidão. Portanto, lembre-se de sempre medir líquidos limpos e puros. Geralmente, é necessário instalar um filtro antes do medidor de vazão por deslocamento positivo, ou você pode optar por um medidor de vazão Coriolis caso a presença de partículas seja inevitável.
Perda de pressão significativa: Devido à necessidade do fluido vencer a resistência das partes móveis, ocorre uma perda de pressão permanente, que aumenta com a viscosidade.
O sensor de fluxo possui partes móveis: sua estrutura mecânica é complexa, com componentes internos que se movem, e está sujeito a desgaste mecânico, o que exige manutenção, calibração e lubrificação regulares (autolubrificação ou lubrificação externa).
Não é adequado para grandes diâmetros: A estrutura e a perda de pressão limitam sua aplicação em tubulações de grande diâmetro (geralmente maiores que DN300, 12 polegadas ).
Possibilidade de vibração e ruído: especialmente quando engrenagens ou rotores se encaixam, podem ocorrer pulsações e ruídos no sistema.
Transferência de transações: Liquidação precisa de compra e venda de produtos de alto valor agregado, como petróleo bruto, petróleo refinado (gasolina, diesel) e gás liquefeito de petróleo (GLP), etc., geralmente utilizando medidores de vazão de engrenagem oval, birrotor e raspador.
Controle de processos: dosagem e carregamento/expedição de produtos de alta viscosidade, como óleo lubrificante, óleo de molde , graxa , óleo combustível, asfalto, etc.
Meio de alta viscosidade: dosagem e enchimento em lote de resina, polímero , revestimento, xilema, solvente, essência, xarope , etc.
Meios corrosivos/de alta pureza: Medidores de vazão feitos de materiais especiais, como aço inoxidável, são usados para medir matérias-primas químicas.
Medição sanitária: dosagem quantitativa de ingredientes para enchimento e produção de alimentos como chocolate, geleia, óleo comestível, laticínios, cerveja, bebidas, etc. R
Aeroespacial: Reabastecimento e teste precisos de combustível de aeronaves.
Navio: Gestão do reabastecimento e consumo de combustível marítimo.Laboratório: utilizada como mesa padrão ou para experimentos de pesquisa científica de alta precisão e baixo fluxo.
O preço dos medidores de vazão PD é influenciado por diversos fatores, incluindo o material (como ferro fundido, alumínio, aço fundido ou aço inoxidável), o diâmetro da tubulação (medidores de vazão PD de 1 polegada e 8 polegadas têm preços totalmente diferentes) e a pressão nominal (pressão padrão de 16 bar; se você precisar de uma pressão maior, como 580 psi, o custo será maior). A diferença de preço é significativa dependendo da configuração e das condições de operação. A Silverinstruments.com, conhecida por seus medidores de vazão de alta qualidade, oferece opções econômicas para clientes com orçamentos limitados, mas com necessidades claras, disponibilizando alguns modelos de medidores de vazão volumétricos com preços abaixo de US$ 1.000, garantindo desempenho confiável.
Como uma tecnologia de medição clássica e consolidada, o medidor de vazão volumétrica ainda ocupa uma posição estável no campo da medição de vazão que busca alta precisão e confiabilidade. Apesar de suas limitações, como os altos requisitos de limpeza do fluido e a presença de partes móveis, ele permanece uma solução preferencial e insubstituível em cenários específicos, como o manuseio de líquidos de alta viscosidade, a realização de liquidações comerciais e o espaço de instalação limitado. Com o avanço da ciência dos materiais e da tecnologia eletrônica, os medidores de vazão volumétrica modernos continuam a evoluir em termos de resistência ao desgaste, autodiagnóstico, digitalização e capacidades de comunicação, garantindo que esse "contador de precisão de fluidos" continue a desempenhar seu papel fundamental e insubstituível nos futuros processos de inteligência industrial.
Medidor de vazão por deslocamento positivoMedidor de vazão mecânico/analógicoOpção de retorno a zeroPara medição de combustível, diesel e óleo.
Construção em alumínio, leve Medidor de vazão de lóbulos rotativos Para gasolina, diesel e óleo combustível. Display mecânico ou eletrônico
Saída de pulso NPN ou PNP Alta precisão de 0,2 a 0,5% no total. Manipula combustível diesel e lubrificantes. Saída de pulso para PLC e DCS
Medidor de vazão RS485 MODBUS RTU O visor digital mostra o fluxo total e instantâneo. Projeto de alojamento Exd para segurança Medidor de vazão PD de alta precisão
Sensor de deslocamento positivo (4-20mA). Alta precisão para diversos fluidos. Design compacto e durável. Fácil integração com os sistemas.
Medidor de vazão por deslocamento positivo Um par de engrenagens helicoidais Baixo ruído e sem pulsação Alta precisão Para petróleo bruto, combustível ou líquido de alta vi...
Alta precisão: leitura de ±0,2%. Unidade de vazão: Litro/Galão americano/Galão imperial Tamanho de 1,5" a 6 polegadas Baixa manutenção

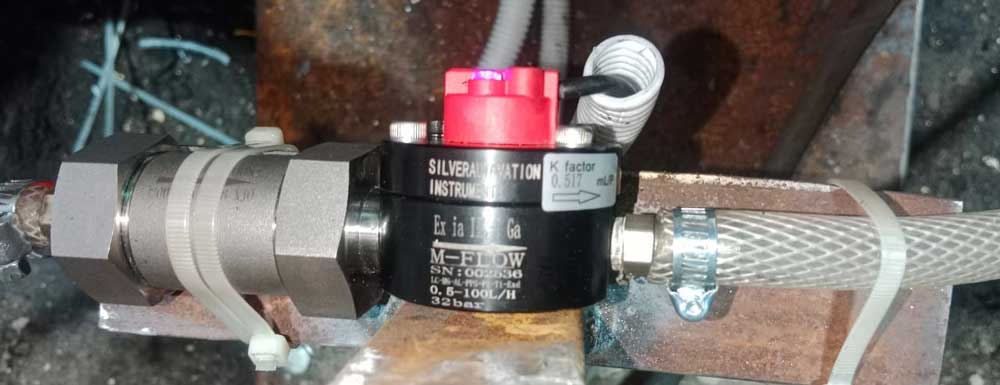

Fluxo ultrabaixo de 0,5 ml/min Alta precisão com 0,5% de confiabilidade no volume. Tamanho compacto, pronto para alta pressão Trabalhar com líquidos finos ou espessos
