Medidores de vazão de massa térmica são projetados para utilizar as propriedades térmicas do fluido que está sendo medido. O medidor de vazão industrial típico possui dois sensores, um que é aquecido e outro que permanece sem aquecimento. Este dispositivo é projetado para medir com precisão a temperatura do fluido. Ele possui uma válvula que permite a entrada do fluido para ser avaliado pelos sensores. O sensor de aquecimento recebe o calor, mas, à medida que o calor aumenta, parte dele é perdida no fluido que flui. No entanto, as medições de temperatura no sensor de vazão registram esse calor.
O fluxo de fluido é determinado pela entrada de calor usada pelo transmissor e pelas medições de temperatura. Medidores de vazão de dispersão térmica são geralmente usados no fluxo de gás devido à sua confiabilidade e eficiência; é um tipo de medidor de vazão de massa digital .
Ao determinar a temperatura perdida, a ênfase é colocada nas propriedades térmicas do fluido e no projeto do sensor. Essas variações podem ser facilitadas por diferentes faixas de temperatura e mudanças de pressão. Portanto, é muito importante conhecer a composição do fluido para que medições adequadas e precisas possam ser realizadas.
Na maioria dos casos, o medidor de vazão mássica de gás térmico funciona melhor em um fluido limpo e livre de impurezas, como um medidor de vazão de ar ou um medidor de vazão de ar comprimido. É melhor realizar a medição real do fluido sem necessariamente misturá-los, para que você possa obter resultados precisos. Se o gás real não for puro, é provável que você não obtenha medições precisas.

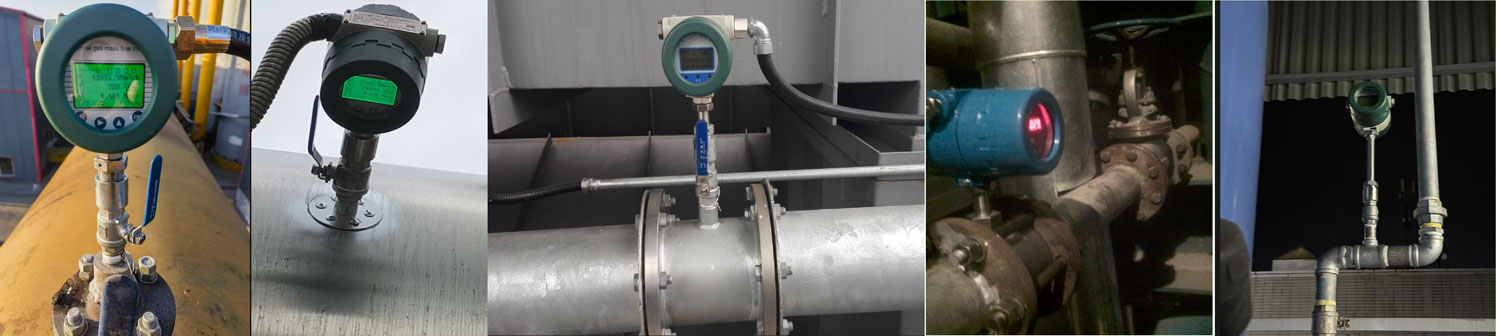

O medidor de vazão térmica é um excelente medidor de vazão mássica digital para gases e ar. A medição da vazão mássica não é imune a variações de temperatura e pressão, suas leituras no visor indicam diretamente a vazão mássica do gás e é instalado na tubulação para registrar a quantidade de gás que flui por ela. Pode ser um medidor de vazão de gás em linha ou um medidor de vazão de gás de inserção.
O medidor de vazão mássica de gás pode ser usado como medidor de vazão mássica de gás de alto-forno, medidor de vazão mássica de gás de coqueria, medidor de vazão de ar comprimido, nitrogênio, gás natural, gás de combustão, gás cloro, biogás, dióxido de carbono e assim por diante.
Custos iniciais relativamente altos, medidor de vazão mássica de gás de baixo preço.
Ele é limitado apenas a fluidos limpos não abrasivos para que possa fazer medições precisas.
A imprecisão pode ser causada pela variação dos valores calibrados. Portanto, é vital conhecer as propriedades térmicas do fluido.
Talvez o medidor de vazão seja muito sensível, o que requer propriedades térmicas puras e específicas. No entanto, essa limitação não se aplica a motores automotivos.
É normalmente utilizado para gases limpos, como nitrogênio, amônia, hélio e outros gases industriais puros. Outras misturas, como o biogás, só podem ser medidas após a determinação de sua respectiva composição. A vantagem é que depende inteiramente das propriedades térmicas. Também pode ser utilizado em plantas petroquímicas, desde que as propriedades térmicas do gás sejam conhecidas. Alguns gases corrosivos, como o sulfeto, só podem ser medidos após a determinação de suas propriedades de composição. Este é um sistema bastante impressionante para usuários que conseguem medir gases puros, pois a precisão dos valores é garantida.
Este instrumento é muito confiável em medições de vazão mássica. As seguintes aplicações são comuns.
O preço do medidor de vazão mássica térmica é determinado por diversos fatores. Marcas renomadas de medidores de vazão mássica, como Sierra, Endress Hauser, Bronkhorst, FCI e Yokogawa, oferecem excelente qualidade e preços acessíveis. A Silver Automation Instruments fornece medidores de vazão mássica térmica de baixo custo e boa qualidade, que podem ser uma substituição de baixo custo ou uma alternativa aos modelos de marcas renomadas. O preço da Silver Automation Instruments varia de 750 a 1500 dólares, dependendo das especificações. Medidores de vazão mássica térmica em linha e de inserção são de baixo custo.
Fluidos não abrasivos e aqueles que podem revestir o sensor podem afetar negativamente a medição de vazão. O sensor precisará ser limpo regularmente, o que aumentará seus custos de manutenção. Além disso, se os componentes variarem em relação aos valores calibrados, o dispositivo pode se tornar altamente impreciso. Não é adequado para fluidos com composições variáveis. Gases com gotículas e aerossóis também comprometem a funcionalidade do medidor de vazão térmico, pois requerem grande quantidade de energia para aquecer.
Portanto, ao utilizar este dispositivo, é importante seguir as especificações conhecidas para que ele funcione perfeitamente. Certifique-se de que a pureza dos fluidos seja sempre mantida para evitar imprecisões. Isso ajudará no cálculo preciso da vazão mássica. Algumas indústrias exigem precisão precisa para auxiliar no gerenciamento e monitoramento de seus sistemas.
Como são nossos medidores de vazão mássica térmica
Display digital, saída 4-20mA.
Fonte de alimentação de 24 V CC ou 220 V CA.
Comunicação MODBUS RTU.
Opção HART.
