Medidor de Fluxo de Gás CO2: Guia Completo para Medição de Fluxo de Dióxido de Carbono (2025)

Os medidores de vazão de CO2 são instrumentos essenciais para a medição precisa do dióxido de carbono em diversos setores, desde a produção de bebidas até a fabricação de semicondutores. Este guia completo aborda tudo o que você precisa saber sobre a medição de vazão de CO2 , incluindo tipos de medidores, critérios de seleção, aplicações e melhores práticas de instalação para otimizar o controle de processos e a conformidade com as normas regulatórias.

Entendendo o gás CO2 e por que a medição precisa do fluxo é importante.

O dióxido de carbono (CO2) é um componente ubíquo e essencial da atmosfera terrestre, constituindo aproximadamente 0,04% (400 ppm) do volume total. Sendo um gás incolor e inodoro, desempenha um papel significativo em diversas indústrias, desde bebidas carbonatadas até processos químicos. O monitoramento e a medição eficazes do fluxo de CO2 tornaram-se imprescindíveis, não apenas por considerações ambientais, devido ao seu status de gás de efeito estufa, mas também para otimizar processos industriais que dependem de seu uso.

Propriedades físicas do gás CO2 que afetam a medição do fluxo

Compreender as características únicas do dióxido de carbono é essencial para a seleção precisa de um medidor de vazão de CO2 :

• Peso molecular: 44,01 g/mol (mais pesado que o ar, que tem 28,97 g/mol)
• Densidade em CNTP: 1,977 kg/m³ (aproximadamente 1,5 vezes mais denso que o ar)
• Ponto de ebulição: -78,5°C à pressão atmosférica (sublima diretamente para gelo seco sólido)
• Pressão crítica: 7,38 MPa (73,8 bar / 1.070 psi)
• Temperatura crítica: 31,1°C
• Razão de calor específico (k): 1,30
• Viscosidade: 14,8 μPa·s a 20°C

Essas propriedades influenciam significativamente a seleção, calibração e precisão dos medidores de vazão de CO2 . Por exemplo, a alta densidade do CO2 em comparação com o ar significa que as taxas de fluxo volumétrico serão significativamente diferentes das taxas de fluxo de massa, tornando a seleção adequada do medidor crucial.

Os medidores de vazão de CO2 permitem a medição precisa de dióxido de carbono para otimização de processos.

Aplicações críticas que requerem medição do fluxo de CO2

Os medidores de fluxo de CO2 são essenciais em:

• Carbonatação de bebidas: Dosagem precisa de CO2 para refrigerantes, cerveja e água com gás (normalmente de 0,5 a 4 volumes de CO2).
• Conservação de alimentos : Embalagem em atmosfera modificada (MAP) que prolonga a vida útil em 50 a 400%.
• Agricultura em estufa: o enriquecimento com CO2 aumenta a produtividade das culturas em 20 a 30%.
• Soldagem e fabricação de metais: Gás de proteção para processos de soldagem MIG/MAG
• Processamento Químico: Proteção em atmosfera inerte e controle de pH
• Fabricação de semicondutores: CO2 de ultra-alta pureza para limpeza e corrosão.
• Aplicações médicas: Misturas de gases respiratórios e insuflação laparoscópica.
• Petróleo e gás: Recuperação avançada de petróleo (EOR) e extração com CO2 supercrítico
• Captura e Armazenamento de Carbono (CCS): Monitoramento do sequestro de CO2 para iniciativas climáticas

Tipos de medidores de vazão de gás CO2: comparação de tecnologias

A escolha do medidor de vazão de dióxido de carbono ideal depende dos requisitos da sua aplicação, incluindo a precisão necessária, a faixa de vazão, as condições de pressão e temperatura e o orçamento disponível. Aqui está uma comparação completa das tecnologias disponíveis:

1. Medidores de vazão de turbina a gás para medição de CO2

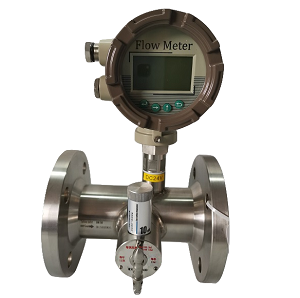

Medidor de vazão de turbina a gás para CO2

↘ Os medidores de vazão de turbina a gás utilizam o princípio da dinâmica dos fluidos para medir o fluxo de gás CO2. O gás passa por uma turbina, fazendo-a girar a uma velocidade proporcional à vazão do gás.

Especificações técnicas:

• Precisão: ±1,0% da leitura (±0,5% para sistemas calibrados)
• Repetibilidade: ±0,2%
• Faixa de vazão: relação de redução de 10:1 a 20:1
• Faixa de pressão: até 100 bar (1.450 psi)
• Faixa de temperatura: -25°C a +55°C
• Tempo de resposta: <1 segundo

Vantagens das aplicações de CO2:

• ✅ Excelente precisão em amplas faixas de vazão
• ✅ Baixa queda de pressão (normalmente <0,5 bar)
• ✅ Adequado para cilindros de CO2 de alta pressão e entregas a granel
• ✅ Medição volumétrica direta
• ✅ Requisitos mínimos de manutenção
• ✅ Opção com compensação de temperatura e pressão


Aplicações ideais:

• sistemas de carbonatação de bebidas
• Enchimento de cilindros de CO2 de alta pressão
• Transferência de CO2 em massa e transferência de custódia
• proteção inerte para processamento químico

Limitações:

• ❌ Requer gás limpo e filtrado (recomenda-se filtragem com mais de 25 mícrons)
• ❌ Sensível à vibração e ao fluxo pulsante
• ❌ As peças móveis requerem inspeção periódica.
• ❌ Lubrificado regularmente com óleo lubrificante
• Abaixo, você encontrará um vídeo que explica como realizar o procedimento de lubrificação.
•

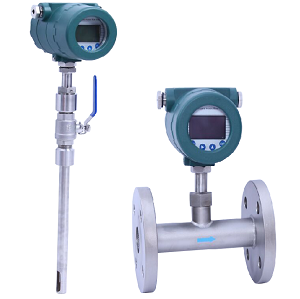

2. Medidores de Vazão Mássica Térmica para CO2

Medidor de vazão mássica térmica para CO2

Os medidores de vazão mássica térmica operam com base no princípio da transferência de calor, medindo a transferência de calor por convecção de uma superfície aquecida para o gás em fluxo. A vazão é diretamente proporcional à transferência de calor, permitindo a medição precisa da vazão mássica sem a necessidade de compensação de pressão e temperatura.

Especificações técnicas:

• Precisão: ±1,0% a ±2,0% da leitura
• Repetibilidade: ±0,5%
• Relação de redução de volume: 100:1
• Faixa de pressão: Vácuo até 25 bar
• Faixa de temperatura: -40°C a +300°C
• Tempo de resposta: 1 a 3 segundos

Vantagens da medição de CO2:

• ✅ Medição direta de fluxo de massa (sem necessidade de compensação de densidade)
• ✅ Excelente para aplicações de baixo fluxo (até 0,1 NLPM)
• ✅ Sem peças móveis - extremamente confiável
• ✅ Ampla faixa de redução, ideal para processos variados
• ✅ Funciona bem em aplicações de baixa pressão
• ✅ Queda de pressão mínima
• ✅ Opção de baixo custo para medição de grandes tubulações de gás
• Abaixo, você encontrará um vídeo com mais detalhes sobre o medidor de vazão mássica térmica.

Aplicações ideais:

• sistemas de enriquecimento de CO2 em estufas
• Incubadoras de CO2 de laboratório
• Sistemas MAP para embalagens de alimentos
• Controle do pH no tratamento de água
• Processos semicondutores de baixo fluxo

Limitações:

• ❌ Tempo de resposta mais lento do que os medidores de turbina
• ❌ Calibração específica para cada gás é necessária (calibração de CO2 essencial)
• ❌ Pode ser afetado por mudanças na temperatura ambiente.

3. Medidores de vazão tipo vórtice para gás CO2

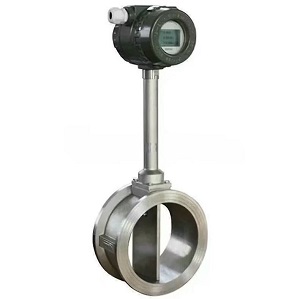

Medidor de fluxo de vórtice para CO2

↘ Os medidores de vazão por vórtice utilizam o princípio da rua de vórtices de Karman, onde vórtices são gerados a partir de um corpo rombudo colocado no caminho do fluido. A frequência dos vórtices é proporcional à velocidade do fluxo, proporcionando uma medição precisa da vazão.

Especificações técnicas:

• Precisão: ±1,0~1,5% da leitura
• Repetibilidade: ±0,2%
• Relação de redução de volume: 10:1
• Faixa de pressão: até 40 bar (580 psi) padrão, 100 bar especial.
• Faixa de temperatura: -40°C a +350°C
• Número de Reynolds mínimo: 10.000 (limita aplicações de baixo fluxo)

Vantagens das aplicações de CO2:

• ✅ Sem peças móveis - confiabilidade excepcional
• ✅ Praticamente sem necessidade de manutenção
• ✅ Suporta altas temperaturas e pressões
• ✅ Estabilidade a longo prazo
• ✅ Custo-benefício para tubulações de médio a grande porte

Aplicações ideais:

• Linhas de alimentação de CO2 para processamento químico
• Sistemas de distribuição de gás para soldagem
• Produção de bebidas em larga escala
• instalações de recuperação e purificação de CO2
• sistemas de captura de CO2 em usinas de energia

Limitações:

• ❌ Não é adequado para CO2 com baixo fluxo ou tubulações de pequeno diâmetro.
• ❌ Requer velocidade de fluxo mínima (normalmente >1 m/s)
• ❌ Sensível às condições da tubulação a montante (requer 10D a montante e 5D a jusante)
• ❌ Queda de pressão superior à dos medidores de massa térmica

4. Medidores de Vazão Mássica Coriolis para CO2

Medidor de vazão Coriolis

Os medidores de vazão mássica Coriolis são o padrão ouro para medições de CO2 de alta precisão , especialmente para transferência de custódia e processos críticos que exigem precisão de ±0,1%.

Especificações técnicas:

• Precisão: ±0,1% a ±0,5% da leitura
• Repetibilidade: ±0,05%
• Relação de redução de volume: 10:1
• Faixa de pressão: até 1000 bar ( 14.500 psi)
• Faixa de temperatura: -240°C a +350°C
• Medições adicionais: Densidade direta (somente líquido) e temperatura.

Vantagens:

• ✅ Maior precisão disponível para medição de CO2
• ✅ Medição direta do fluxo de massa, independente das propriedades do gás.
• ✅ Medição simultânea de densidade (útil para CO2 líquido /supercrítico ou dióxido de carbono criogênico )
• ✅ Não é afetado por alterações de pressão, temperatura ou viscosidade.
• ✅ Medição de fluxo bidirecional

Aplicações ideais:

• Aplicativos de transferência de custódia e faturamento
• Extração com CO2 supercrítico ou aplicações criogênicas
• CO2 de alta pureza para fabricação de semicondutores
• Processamento farmacêutico de CO2
• Aplicações críticas de pesquisa e desenvolvimento

Limitações:

• ❌ Custo inicial mais elevado (3-5 vezes o número de metros de turbina ou vórtice)
• ❌ Maior queda de pressão
• ❌ Sensível a vibrações externas

5. Rotâmetros para medição de CO2

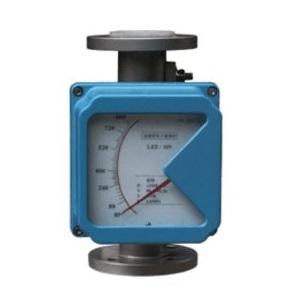

Rotâmetro de CO2

↘ Os rotâmetros , também conhecidos como medidores de vazão de área variável, utilizam um tubo cônico por onde o gás flui. A posição de um flutuador dentro do tubo indica a vazão.

Especificações técnicas:

• Precisão: ±2% a ±5% da escala completa
• Repetibilidade: ±1%
• Relação de redução de volume: 10:1
• Faixa de pressão: Até 25 bar típico, opção com alta pressão, como 100 bar.

Vantagens:

• ✅ Solução simples e econômica
• ✅ Indicação visual de fluxo
• ✅ Não requer alimentação externa
• ✅ Manutenção mínima

Aplicações ideais:

• Estimulação do crescimento de plantas em pequenas estufas
• Aplicações de bancada de laboratório
• Dosagem de CO2 em aquários
• Aplicações simples de purga e ventilação

Limitações:

• ❌ Precisão inferior à de outras tecnologias
• ❌ Sem saída digital (a menos que esteja equipado com um transmissor)
• ❌ Limitado a aplicações de baixa pressão

Guia de seleção de medidores de fluxo de CO2: escolhendo a tecnologia certa

A seleção do medidor de vazão de CO2 ideal requer uma análise cuidadosa de diversos fatores:

Critérios de seleção principais

1. Requisitos de Precisão

• ±0,1-0,5%: Medidores de vazão mássica Coriolis (transferência de custódia, processos críticos)
• ±1,0%: Medidores de turbina, massa térmica ou vórtice (a maioria das aplicações industriais)
• ±2-5%: Rotâmetros (monitoramento não crítico)

2. Faixa de Vazão

Determine suas taxas de fluxo de CO2 mínimas, normais e máximas:

• Vazão baixa (<10 SLPM): Medidores de vazão mássica térmica se destacam.
• Vazão média (10-1000 SLPM): Turbina ou massa térmica
• Vazão elevada (>1000 SLPM): Medidores de vórtice ou turbina são economicamente vantajosos.

3. Condições de pressão e temperatura

4. Considerações sobre o tamanho dos tubos

• Pequeno diâmetro (DN15-DN50 / 0,5-2 polegadas): Medidor de vazão mássica térmica, controlador de vazão ou turbina.
• Diâmetro médio (DN50-DN150 / 2-6 polegadas): Vórtice ou turbina
• Grande diâmetro (DN150+ / 6+ polegadas): Massa térmica de vórtice ou inserção

5. Requisitos de saída e comunicação

• Saída analógica de 4-20mA: Padrão universal para controle de processos.
• Saída de pulso: Para totalização e indicação da taxa de fluxo.
• Protocolo HART: Comunicação digital por meio de fios analógicos
• MODBUS RTU/TCP: Conexão direta com PLCs e sistemas SCADA.
• Profibus/Foundation Fieldbus: Redes de automação industrial

Recomendações específicas para cada aplicação

Características avançadas dos medidores digitais de fluxo de gás CO2

↘ Os modernos medidores digitais de fluxo de gás CO2 vêm equipados com uma série de recursos projetados para aumentar a precisão e a usabilidade:

Exibição e monitoramento de dados em tempo real

↘ Exibição instantânea de dados: Os medidores digitais de vazão de CO2 fornecem uma exibição em tempo real das taxas de fluxo de dióxido de carbono (em SCFM, SLPM, Nm³/h), velocidade instantânea, consumo total e condições do processo, incluindo temperatura e pressão.

Protocolos de comunicação

↘ Opções de saída: Esses transmissores de fluxo de gás oferecem opções de saída versáteis, como saída de 4-20mA ou de pulso, MODBUS (RTU e TCP) e protocolos de comunicação HART, permitindo integração perfeita em diversos sistemas de controle, incluindo plataformas DCS, PLC e SCADA.

Compensação de temperatura e pressão

↘ Compensação automática: Alguns modelos de medidores de vazão de CO2 oferecem compensação integrada de temperatura e pressão, garantindo medições precisas mesmo sob condições de processo variáveis. Isso é particularmente importante para a medição de CO2, visto que a densidade do gás varia significativamente com a temperatura e a pressão.

Por exemplo, a 20°C e 1 bar, a densidade do CO2 é de 1,977 kg/m³, mas a 50 bar aumenta para aproximadamente 98,8 kg/m³. Sem a devida compensação, as medições volumétricas teriam um erro de quase 50 vezes.

Opções de instalação flexíveis

↘ Conexão de processo: Os medidores de vazão de gás são projetados com diferentes tipos de conexão de processo, como conexões tipo wafer, flange, inserção ou rosca, aumentando a flexibilidade na instalação. Os padrões de rosca mais comuns incluem roscas NPT, BSP e métricas.

Precisão superior

↘ Alta Precisão: Os medidores digitais de vazão de CO2 podem atingir altos níveis de precisão, chegando a ±0,1% da leitura para medidores Coriolis e ±1,0% para medidores de massa térmica e de turbina, o que é crucial para aplicações que exigem controle rigoroso, como processamento farmacêutico e transferência de custódia.

Opções de tecnologia

↘ Diversas Tecnologias: Esses medidores de vazão de gás estão disponíveis em várias tecnologias, incluindo medidores de vazão mássica térmica, de turbina a gás, de vórtice e de Coriolis, permitindo a seleção com base em requisitos específicos da aplicação.

Ampla gama de tamanhos

↘ Gama de tamanhos: Os tamanhos que variam de DN15 a DN2000 (0,5 polegada a 80 polegadas) atendem a uma ampla gama de demandas de vazão. As solicitações mais comuns incluem medidores de vazão de CO2 de 1 polegada, 2 polegadas, 3 polegadas e 4 polegadas , sendo os tamanhos maiores utilizados em sistemas industriais de captura e distribuição de CO2.

Aplicações industriais de medidores de vazão de gás CO2

O gás CO2 encontra aplicação em uma infinidade de setores, desde a produção de bebidas carbonatadas até o processamento químico. Os medidores de vazão de CO2 desempenham um papel crucial na otimização desses processos, garantindo medições e controle precisos.

1. Indústria de Bebidas: Controle de Carbonatação

Na fabricação de refrigerantes, na produção de cerveja e no engarrafamento de água com gás, a medição precisa de CO2 garante o nível desejado de efervescência e a consistência do produto.

Parâmetros críticos:

• Volumes de CO2: Refrigerantes (3,5-4,0 volumes), cerveja (2,2-2,6 volumes), água com gás (5-7 volumes)
• Pressão: Normalmente de 2 a 10 bar
• Temperatura: 0-15°C (refrigerado)
• Vazões: 10-500 SLPM, dependendo da escala de produção.

Desafios de Medição:

• Dosagem precisa é necessária (precisão mínima de ±2%).
• Taxas de produção variáveis que exigem ampla redução de escala.
• Materiais próprios para contato com alimentos e conexões sanitárias
• Integração com automação de linha de envase

Solução recomendada:

Medidores de vazão mássica térmica ou medidores de vazão tipo turbina , com construção em aço inoxidável 316L, certificações para contato com alimentos e saída de 4-20mA para integração com CLP.

2. Conservação de Alimentos: Embalagem em Atmosfera Modificada (MAP)

O CO2 é amplamente utilizado em embalagens de alimentos para prolongar a vida útil, inibindo o crescimento microbiano e a oxidação. A dosagem precisa de CO2 é fundamental para a qualidade do produto e o cumprimento das normas regulamentares.

Misturas típicas de gases MAP:

• Carne vermelha: 70-80% O₂, 20-30% CO₂
• Aves: 25-35% CO₂, 65-75% N₂
• Queijo: 100% CO₂ ou 20-40% CO₂ + N₂
• Produtos frescos: 5-10% CO₂, 2-5% O₂, restante N₂

Solução recomendada:

Medidores de vazão mássica térmica para controle preciso de baixas vazões (tipicamente de 0,1 a 10 SLPM por linha) com capacidade integrada de mistura de gases.

3. Agricultura em estufa: enriquecimento de CO2

A agricultura em ambiente controlado utiliza o enriquecimento de CO2 para impulsionar a fotossíntese e aumentar a produtividade das culturas. Os níveis ideais de CO2 situam-se entre 800 e 1200 ppm (2 a 3 vezes a concentração atmosférica).

Requisitos para candidatura:

• Precisão da dosagem: ±5-10% aceitável
• Vazão: 0,5-50 SLPM, dependendo do tamanho da estufa.
• Integração: Sistemas de controle ambiental monitorando luz, temperatura e umidade.
• Sensibilidade ao custo: soluções econômicas são preferenciais.

Solução recomendada:

Medidores de vazão mássica térmica ou rotâmetros para dosagem de CO2 com boa relação custo-benefício e precisão adequada.

4. Soldagem e Fabricação de Metais: Gás de Proteção

O CO2 é amplamente utilizado como gás de proteção na soldagem MIG/MAG, seja puro ou misturado com argônio (por exemplo, 75% Ar / 25% CO₂).

Requisitos para candidatura:

• Vazão: 10-25 LPM por estação de soldagem
• Pressão: 2-4 bar na tocha
• Confiabilidade: Operação contínua essencial
• Controle de custos: Monitoramento para evitar o desperdício de gás

Solução recomendada:

Medidores de vazão tipo vórtice ou medidores de vazão mássica térmica para monitoramento da distribuição, com rotâmetros individuais nas estações de soldagem.

5. Processamento Químico: Atmosfera Inerte e Controle de pH

No processamento químico, os medidores de fluxo de gás CO2 ajudam a manter atmosferas inertes necessárias para proteger materiais sensíveis e controlar o pH em sistemas aquosos.

Aplicações incluem:

• Inertização de reatores: prevenção da oxidação e de explosões
• Controle de pH: tratamento de água e síntese química
• Reações de precipitação: Produção de carbonato de cálcio
• Extração por solvente: Extração com CO₂ supercrítico

Solução recomendada:

Medidores de vazão tipo vórtice para aplicações de grande volume ou medidores de Coriolis para processos críticos de alta precisão.

6. Fabricação de semicondutores: CO2 de ultra-alta pureza

A fabricação de semicondutores requer CO2 de altíssima pureza (99,9999%+) para processos críticos de limpeza, corrosão e deposição.

Requisitos críticos:

• Manutenção da pureza: os materiais não devem contaminar o gás.
• Precisão: ±1% ou melhor para controle preciso do processo.
• Limpeza: Construção em aço inoxidável eletropolido
• Rastreabilidade: Documentação completa de calibração

Solução recomendada:

Medidores de vazão mássica térmica ou medidores de vazão mássica Coriolis com construção de alta pureza e em conformidade com a norma SEMI S2.

7. Medicina e Saúde: Misturas de Gases Respiratórios

O CO2 de grau médico é utilizado em misturas de gases respiratórios, insuflação laparoscópica e incubadoras.

Aplicações:

• Terapia respiratória: Capnografia e monitorização de CO₂
• Laparoscopia: Insuflação abdominal durante a cirurgia
• Incubadoras para cultura de células: atmosfera com 5% de CO₂
• Teste de função pulmonar: análise do CO₂ no ar expirado

Solução recomendada:

Medidores de vazão mássica térmica com certificações de grau médico e capacidade de baixa vazão (0,1-10 SLPM).

8. Captura e Armazenamento de Carbono (CCS): Mitigação das Mudanças Climáticas

A captura em larga escala de CO2 em usinas de energia e instalações industriais requer medições de fluxo precisas para monitoramento, relato e verificação (MRV) do carbono sequestrado.

Escala de aplicação:

• Vazões: de milhares a milhões de SCFM
• Pressão: 1-150 bar (estágios de compressão)
• Requisitos de precisão: ±1-2% para conformidade com créditos de carbono.
• Confiabilidade a longo prazo: vida útil operacional de 20 a 30 anos.

Solução recomendada:

Medidores de vazão tipo vórtice para tubulações de grande diâmetro (DN200-DN2000) ou medidores de vazão ultrassônicos para medição não invasiva.

Melhores práticas para instalação de medidores de vazão de CO2

A instalação correta é fundamental para uma medição precisa e confiável do fluxo de gás CO2 . Siga estas orientações:

Requisitos de tubulação a montante e a jusante

A maioria dos medidores de vazão requer trechos retos de tubulação para garantir o desenvolvimento completo do fluxo:

D = Diâmetro do tubo. Por exemplo, 10D para um tubo de 2 polegadas = 20 polegadas de tubo reto.

Recomendações de condicionadores de fluxo

Quando não houver trechos retos de tubulação suficientes disponíveis, instale condicionadores de fluxo para eliminar a turbulência e garantir um perfil de velocidade uniforme:

• Condicionadores de fluxo de feixe tubular: modelos com 19 ou 20 elementos.
• Endireitadores de fluxo tipo palheta: Para aplicações com restrições de espaço.
• Chapa perfurada: opção simples e econômica

Requisitos de filtração

Proteja os medidores de vazão contra contaminação por partículas:

• Medidores de turbina: filtragem mínima de 25 mícrons (recomendado 10 mícrons)
• Medidores de massa térmica: filtração de 40 mícrons
• Medidores de vórtice: filtração de 100 mícrons suficiente.
• Medidores Coriolis: recomendados 40 mícrons

Instale filtros com indicadores de pressão diferencial para monitorar a condição do filtro.

Considerações sobre pressão e temperatura

• Tomadas de pressão: Instale tomadas de pressão a montante e a jusante para verificação do fluxo e resolução de problemas.
• Poços termométricos: Utilize poços termométricos para medições de temperatura precisas sem expor os sensores ao fluxo total.
• Válvulas de alívio de segurança: Necessárias para sistemas de CO2 de alta pressão (>20 bar)
• Reguladores de pressão: Mantêm a pressão estável para um desempenho ideal do medidor.

Orientação e Montagem

• Instalação horizontal: Preferencial para a maioria dos medidores de vazão de gás.
• Instalação vertical: Aceitável para a maioria das tecnologias; necessária para rotâmetros (fluxo ascendente).
• Evite pontos baixos: impeça o acúmulo de condensado nas tubulações de gás.
• Isolamento de vibração: Utilize mangueiras flexíveis ou amortecedores de vibração, se necessário.
• Acessibilidade: Garanta espaço suficiente para manutenção e calibração.

Conexões elétricas

• Fonte de alimentação: Verifique a voltagem (normalmente 24 VCC ou 100-240 VCA).
• Cabos de sinal: Utilize cabos blindados para sinais de 4-20mA e HART.
• Aterramento: Um aterramento adequado previne ruídos elétricos e garante a segurança.
• Segurança intrínseca: Utilize barreiras de segurança intrínseca para instalações em áreas classificadas como perigosas.
• Roteamento de cabos: Separe os cabos de sinal das linhas de energia de alta tensão.

Calibração e manutenção de medidores de vazão de CO2

Calibração inicial

Para aplicações críticas, solicite a calibração de fábrica com gás CO2 em vez de ar ou nitrogênio. O peso molecular e as propriedades de transferência de calor diferentes do CO2 afetam o desempenho do medidor.

Os certificados de calibração devem incluir:

• Gás de calibração utilizado (deve ser CO2)
• Condições de pressão e temperatura
• Múltiplos pontos de fluxo ao longo da faixa de operação
• Rastreabilidade a padrões nacionais (NIST, PTB, etc.)
• Declarações de incerteza

Verificação periódica

Estabeleça um cronograma de verificação com base na criticidade da aplicação:

Métodos de verificação in situ

Quando a remoção dos medidores para calibração for impraticável:

• Medidores ultrassônicos de fixação externa: Instalação temporária para comparação
• Medidores portáteis de massa térmica: comparação de sondas de inserção
• Comparação de medidores mestres: Instalação em série de medidores de referência calibrados
• Método gravimétrico: Pesar os cilindros de CO2 antes e depois do fluxo cronometrado.

Manutenção preventiva

Medidores de turbina:

• Inspecione os rolamentos anualmente.
• Verifique se há acúmulo de detritos
• Verifique se o rotor gira livremente.
• Substitua os rolamentos a cada 3 a 5 anos.

Medidores de Massa Térmica:

• Limpe as sondas dos sensores anualmente (se acessíveis).
• Verifique a leitura zero sem fluxo.
• Verifique as conexões elétricas.
• Sem peças móveis - manutenção mínima

Medidores de vórtice:

• Inspecione o corpo do bloco e o sensor.
• Verifique se há erosão ou acúmulo de revestimento.
• Verificar o funcionamento dos componentes eletrônicos
• Praticamente sem necessidade de manutenção

Medidores de Coriolis:

• Verifique o zero e o intervalo periodicamente
• Verificar acúmulo de revestimento (raro em sistemas a gás).
• Monitorar o diagnóstico para integridade do tubo
• Calibração profissional a cada 2-3 anos.

Solução de problemas comuns em medidores de fluxo de CO2

Medição do fluxo de CO2: Perguntas frequentes

Qual a diferença entre fluxo de massa e fluxo volumétrico para o CO2?

A vazão volumétrica (SCFM, SLPM, Nm³/h) mede o volume de gás que passa pelo medidor, o qual varia com a pressão e a temperatura. A vazão mássica (kg/h, lb/h) mede a massa real de CO2, que permanece constante independentemente das condições. Para a maioria das aplicações de controle de processos, a vazão mássica é preferida, pois está diretamente relacionada à quantidade de moléculas de CO2 fornecidas. Mais detalhes: Vazão volumétrica e mássica do medidor de vazão?

Preciso de compensação de temperatura e pressão para a medição de CO2?

Se você estiver medindo vazão volumétrica e precisar informar a vazão mássica ou a vazão volumétrica padrão, sim. Os medidores de vazão mássica térmica e os medidores de Coriolis medem a massa diretamente e não requerem compensação. Os medidores de turbina e de vórtice medem a vazão volumétrica real e requerem compensação se a medição for feita em condições padrão.

O mesmo medidor pode medir CO2 líquido e gasoso?

Alguns medidores conseguem, mas o desempenho varia. Os medidores de vazão mássica Coriolis se destacam em ambas as fases e podem detectar mudanças de fase. Os medidores de vórtice também podem medir ambas as fases, com precisão reduzida em aplicações com gás. A maioria das outras tecnologias é otimizada para líquidos ou gases, não para ambos.

Qual é a precisão típica dos medidores de fluxo de CO2?

A precisão varia de acordo com a tecnologia: medidores de Coriolis (±0,1-0,5%), medidores de turbina (±1,0%), medidores de massa térmica (±1,0-2,0% da leitura), medidores de vórtice (±1,0-1,5%) e rotâmetros (±2-5% da escala completa).

Com que frequência devo calibrar meu medidor de fluxo de CO2?

A frequência de calibração depende da criticidade da aplicação e dos requisitos regulamentares. Para aplicações de transferência de custódia, a calibração trimestral ou semestral é comum. Para uso industrial geral, a calibração anual ou bienal é típica. Sempre siga as normas aplicáveis, como a ISO 9001 ou as regulamentações específicas do setor.

Posso usar um medidor calibrado para nitrogênio para medir CO2?

Não é recomendado para aplicações de alta precisão. O CO2 possui densidade, massa molecular e propriedades térmicas diferentes do nitrogênio. Para medidores de vazão mássica térmica, em particular, a calibração específica para CO2 é essencial para uma precisão inferior a ±2%. Medidores de turbina e vórtice são menos sensíveis, mas ainda se beneficiam da calibração para CO2.

De que tamanho preciso um medidor de fluxo de CO2?

O dimensionamento do medidor depende da sua faixa de vazão. Como regra geral, selecione um medidor cuja vazão normal esteja nos 50% centrais da faixa de medição. Por exemplo, se sua vazão típica for de 100 SLPM, selecione um medidor com faixa de 50 a 200 SLPM. Evite superdimensionar o medidor, pois isso reduz a precisão em vazões baixas.

Como faço para converter entre diferentes unidades de fluxo de CO2?

Conversões comuns (em condições padrão de 0°C e 1 bar):

• 1 kg/h de CO2 = 0,509 Nm³/h = 18,0 SCFH = 8,47 SLPM
• 1 SCFM de CO2 = 1,977 kg/h = 28,3 SLPM
• 1 Nm³/h de CO2 = 1,977 kg/h = 0,589 SCFM

Quais são as causas de erros de medição em medidores de vazão de CO2?

As causas comuns de erros incluem: calibração incorreta do gás, falta de compensação de temperatura/pressão, trechos retos de tubulação insuficientes, fluxo pulsante, contaminação ou umidade, fluxo bifásico (mistura líquido/gás) e desgaste do medidor ao longo do tempo. A instalação e a manutenção adequadas minimizam esses problemas.

Considerações regulamentares e de segurança para a medição do fluxo de CO2

Normas de segurança

• OSHA 1910.134: Normas de proteção respiratória
• CGA P-1: Manuseio seguro de gases comprimidos
• ISO 5145: Conexões de saída da válvula do cilindro para gases
• ASME B31.3: Projeto de tubulação de processo

Classificações de áreas perigosas

Se o seu sistema de CO2 estiver localizado em uma área classificada como perigosa, com materiais inflamáveis:

• Medidores intrinsecamente seguros (IS): Não conseguem fornecer energia suficiente para causar ignição.
• Invólucros à prova de explosão: Contêm quaisquer explosões internas.
• Certificações ATEX/IECEx: Obrigatórias para instalações europeias e internacionais.
• Aprovações FM/CSA: normas norte-americanas

Monitoramento e Relatórios Ambientais

Para iniciativas de captura de carbono e mudanças climáticas:

• Relatório de Gases de Efeito Estufa da EPA: Instalações que emitem >25.000 toneladas de CO2e/ano
• ISO 14064: Quantificação e relato de GEE
• Verificação de créditos de carbono: Medição precisa para negociação

Tendências futuras na tecnologia de medição do fluxo de CO2

Digitalização e integração da IIoT

Os medidores de fluxo de CO2 de última geração apresentam as seguintes características:

• Conectividade em nuvem: Upload de dados em tempo real para monitoramento remoto.
• Manutenção preditiva: algoritmos de IA preveem falhas antes que elas ocorram.
• Gêmeos digitais: Modelos de medidores virtuais para otimização
• Verificação em blockchain: Registros de medição invioláveis para créditos de carbono

Materiais Avançados

• Sensores de grafeno: Maior sensibilidade e resposta mais rápida
• Compósitos cerâmicos: resistência à corrosão por CO2 impuro
• Tecnologia MEMS: Sensores miniaturizados para aplicações de laboratório em chip.

Medição de múltiplos parâmetros

Os medidores modernos medem cada vez mais vários parâmetros simultaneamente:

• Vazão + densidade + temperatura + pressão
• Análise da composição do gás em tempo real
• Monitoramento do teor de umidade
• Detecção de contaminantes

Conclusão: Otimizando sua estratégia de medição de fluxo de CO2

Os medidores de vazão de CO2 são ferramentas indispensáveis para medir e controlar com precisão o fluxo de dióxido de carbono em diversos setores industriais. Suas tecnologias variadas, aliadas a recursos avançados, permitem a medição precisa e a otimização de processos que dependem do gás CO2. De bebidas carbonatadas a processos químicos, da agricultura em estufa à fabricação de semicondutores, esses medidores de vazão de CO2 contribuem para a eficiência, a precisão e a sustentabilidade em diversas aplicações.

Principais conclusões para a seleção de medidores de fluxo de CO2:

1. Adequação da tecnologia à aplicação: Massa térmica para baixos fluxos e ampla faixa de operação, turbina para alta precisão e fluxos de médio alcance, vórtice para tubulações de grande diâmetro e condições severas, Coriolis para máxima precisão e transferência de custódia.
2. Considere o custo total de propriedade: o preço inicial é apenas parte da equação — inclua também os custos de calibração, os requisitos de manutenção e o impacto da precisão da medição na eficiência do processo.
3. A instalação correta é fundamental: siga as diretrizes do fabricante para trechos retos de tubulação, filtragem e orientação para atingir a precisão nominal.
4. Calibrar com CO2: Para aplicações críticas, exija calibração específica com CO2 em vez de gases substitutos.
5. Plano de verificação: Estabeleça um cronograma de calibração e verificação adequado à criticidade da sua aplicação.
6. Aproveite os recursos digitais: os protocolos de comunicação modernos permitem melhor controle de processos, diagnósticos e manutenção preditiva.
7. Pense a longo prazo: Selecione medidores com confiabilidade comprovada e suporte do fornecedor para o ciclo de vida da sua aplicação (normalmente de 10 a 20 anos).

Próximos passos

Caso precise de medidores de vazão de CO2 , entrar em contato com especialistas na área ajudará você a obter a solução mais adequada às suas necessidades específicas. Considere as seguintes questões ao contatar fornecedores:

• Quais são as minhas taxas de fluxo de CO2 mínimas, normais e máximas?
• Quais são as minhas condições de pressão e temperatura de operação?
• Qual o nível de precisão necessário para minha aplicação?
• Quais são os requisitos de diâmetro e conexão dos tubos?
• Preciso de comunicação digital (HART, MODBUS, etc.)?
• Existem restrições de espaço ou limitações de instalação?
• Qual é o meu orçamento para a compra inicial e para a manutenção contínua?

Ao considerar cuidadosamente esses fatores e selecionar a tecnologia de medição de fluxo de CO2 apropriada, você poderá alcançar o controle ideal do processo, economia de custos e conformidade regulatória por muitos anos.

Pronto para otimizar seu sistema de medição de CO2? Entre em contato com nossos especialistas em medição de vazão hoje mesmo para obter recomendações específicas para sua aplicação, especificações técnicas e preços competitivos em medidores de vazão de CO2 personalizados para suas necessidades exatas.

Especialistas em instrumentação prática com mais de 10 anos de experiência em campo em medição de vazão, pressão e nível. Especialização em medidores para turbinas a gás, Coriolis, magnéticos e ultrassônicos. Processos com certificação CE e ISO 9001.

Site: silverinstruments.com | E-mail: technical@silverinstruments.com
