Medidor de vazão de turbina

Medidor de vazão eletrônico de turbina para aplicações de gás e líquido

Medidores de vazão de turbina são um dos instrumentos mais amplamente utilizados e confiáveis para medição de vazão volumétrica. Com seu design simples, alta precisão e preço acessível, os medidores de vazão de turbina tornaram-se essenciais em indústrias como petróleo e gás, água e esgoto, química, alimentos e bebidas e geração de energia. Dependendo do meio, os medidores de vazão de turbina são divididos em medidores de vazão de turbina a gás e medidores de vazão de turbina a líquido, ambos disponíveis em uma ampla gama de tamanhos, conexões e opções de saída digital. Para uma introdução mais detalhada, visite O que é um medidor de vazão de turbina?

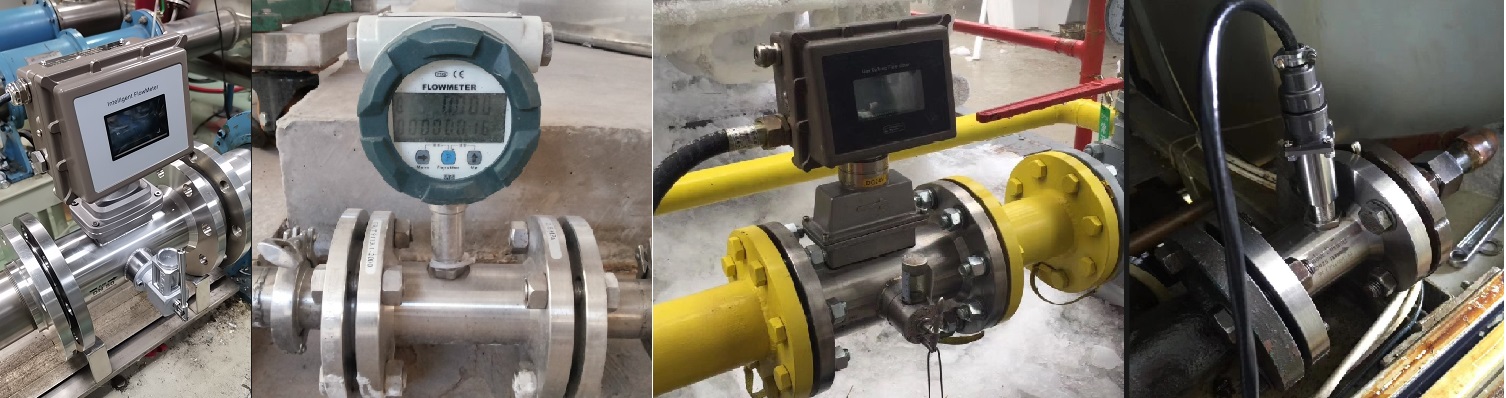

Medidor de vazão eletrônico de turbina a gás

Um medidor eletrônico de vazão de turbina para gás (também conhecido como TUF ou medidor de turbina a gás) foi projetado para medição precisa de gás. Esses instrumentos robustos atendem aos padrões internacionais e são testados antes do envio para garantir o máximo desempenho.

• Precisão: 1,0–1,5% da leitura. Descubra como obter uma precisão ainda melhor aqui.

• Classificações de pressão: PN16 padrão, designs de alta pressão opcionais de 300 PSI, 300LB ou 600LB

• Fonte de alimentação: Alimentado por bateria ou alimentação de loop de 24 VCC

• Saídas: 4–20 mA, pulso, RS485 MODBUS RTU ou comunicação HART

• Visor: LCD mostrando vazão de gás instantânea e volume totalizado

O EVC (Correção Eletrônica de Volume) opcional integra sensores de temperatura (RTD) e pressão para medição de gás compensada e corrigida.

Aplicações típicas de gás

Os medidores de turbina a gás são adequados para:

• Gás natural , biogás , metano, gás natural comprimido (GNC), gás GLP

• Gases industriais: Ar , nitrogênio (N₂) , oxigênio (O₂), hélio (He), dióxido de carbono (CO₂) , etileno (C₂H₄)

• Gases de hidrocarbonetos: propano, butano

• Ar comprimido e gases de processo

Tamanhos e intervalos comuns de medidores de vazão de gás

• Transmissor de fluxo de gás de 1”: 42–420 LPM

• 2” (DN50): 10–100 m³/h

• 3” (DN80) : 5,5–111 L/s

• 4” (DN100): 20–400 m³/h

• 6” (DN150): 50–1000 m³/h

• 8” (DN200): 80–1600 m³/h

• 10” (DN250): 200–4000 m³/h

• 12” (DN300): 188–3825 CFM

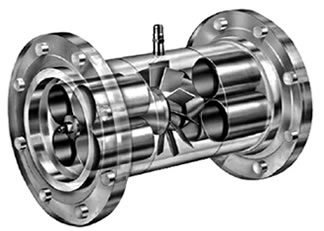

Medidor de vazão eletrônico de turbina líquida

Um medidor de vazão de turbina líquida utiliza a energia cinética do fluido para girar um rotor dentro do corpo do medidor. A velocidade do rotor é diretamente proporcional à velocidade do fluxo, permitindo uma medição precisa da vazão volumétrica.

• Precisão: 0,5–1,0%

• Sensor de fluxo Limite de temperatura: Até 150 °C de alta temperatura

• Materiais do sensor de fluxo: Aço inoxidável 304 ou 316

• Conexões: Rosca (NPT/BSP), wafer, flange (ANSI, JIS, DIN) ou sensor de fluxo de turbina tipo sanitário tri-clamp

• Fonte de alimentação: bateria de lítio de 3,6 V, 24 VCC ou 220 VCA

• Saídas do transmissor de fluxo da turbina : pulso (PNP/NPN), frequência, 4–20 mA, HART, MODBUS RTU

Aplicações Líquidas

Os medidores de turbina líquida são amplamente utilizados em líquidos limpos e não corrosivos, como:

• Água : água da torneira, água RO, água macia , água destilada, água desmineralizada , condensado

• Combustíveis e óleos : diesel, biodiesel , óleo combustível, gasolina, querosene , combustível de aviação, óleo vegetal, oleína de palma, óleos comestíveis, óleo de coco

• Produtos químicos: ácido acético , álcool etílico, acetona, tolueno , xileno , acetato de butila

• Alimentos e bebidas: Leite, álcool, óleos comestíveis, mosto , óleo vegetal Medidor de vazão

Tamanhos disponíveis

Desde medidores de vazão de microturbina (1/8”, 1/4”, 3/8”, 1/2”) para medição de baixa vazão, até tamanhos industriais (3/4”, 1”, DN50, DN80, DN100, DN150, DN200, DN300).

Para perguntas mais comuns e respostas técnicas detalhadas sobre medidores de vazão de turbina líquida, consulte nossas Perguntas frequentes sobre o medidor de vazão de turbina líquida da série SLW.

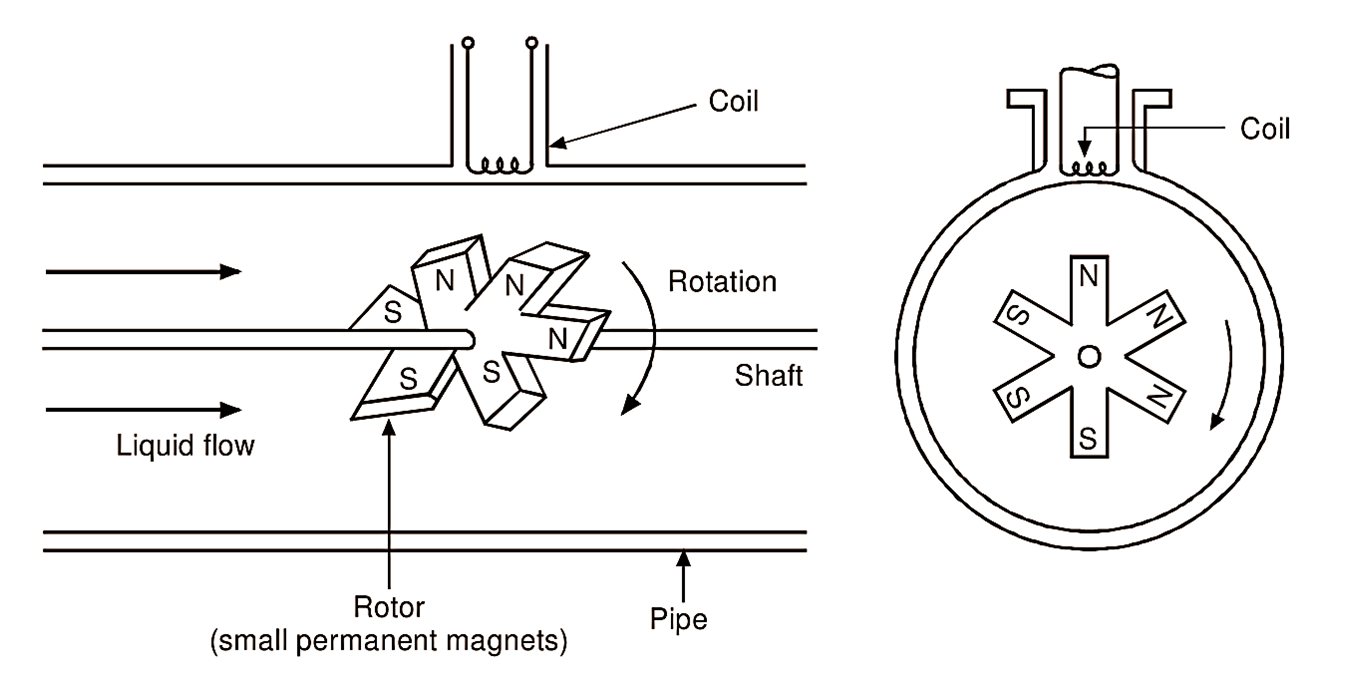

Como funciona um medidor de vazão de turbina

O princípio de funcionamento de um medidor de vazão de turbina é simples, mas eficaz:

1. O meio entra no corpo do fluxo e aciona as pás do rotor.

2. A velocidade de rotação é proporcional à velocidade do fluido e à vazão volumétrica.

3. À medida que cada lâmina passa pelo captador magnético, ela gera um pulso de voltagem.

4. O transmissor eletrônico converte esses pulsos em vazão e volume total.

Para garantir uma operação suave, são utilizados projetos com baixa queda de pressão e rolamentos de precisão. A instalação adequada evita turbulências e garante longa vida útil.

Vantagens dos medidores de vazão de turbina

✔ Alta precisão (0,5–1,5%)
✔ Custo-benefício em comparação com outras tecnologias de fluxo
✔ Design compacto e robusto
✔ Tempo de resposta rápido
✔ Ampla gama de opções de saída (frequência, analógico, digital, MODBUS, HART)
✔ Adequado para líquidos condutores e não condutores
✔ Disponível em conexões sanitárias, roscadas, flangeadas e wafer
Para mais detalhes sobre seus benefícios e uso adequado, consulte nossas Vantagens e Uso do Medidor de Vazão de Turbina

Limitações e Riscos

• A precisão diminui em vazões muito baixas. A Silver Automation Instruments oferece soluções personalizadas para aplicações de micro e baixa vazão — veja detalhes aqui: Medidor de Vazão de Baixa Vazão.

• Desgaste dos rolamentos ao longo do tempo, especialmente com fluidos não lubrificantes. Se você procura um medidor de vazão sem partes móveis, entre em contato conosco.
  e nós ajudaremos você a escolher a solução certa.

• Não é adequado para fluidos sujos ou do tipo lama , mas oferecemos soluções dedicadas para fluxo de lama: Medidor de fluxo de lama.

• Não é possível lidar com fluxo bifásico (mistura gás-líquido )

• Faixas de temperatura limitadas em comparação com tecnologias avançadas. Mas para aplicações de alta temperatura, oferecemos soluções: Medidor de vazão de alta temperatura

Indústrias que utilizam medidores de vazão de turbina

• Petróleo e Gás : Transferência de custódia de gás natural, petróleo, combustíveis, diesel , combustível de aviação

• Água e águas residuais: monitoramento de água limpa, água RO, água desmineralizada

• Química: Medição de solventes , álcoois , ácidos e fluidos de processo

• Alimentos e bebidas: leite, óleos comestíveis, álcool, óleo de palma , óleo de peixe e líquidos sanitários

• Geração de energia e aeroespacial: água de resfriamento, água gelada , fornecimento de combustível, bancadas de teste

Preço do medidor de vazão de turbina

O custo de um medidor de vazão de turbina depende de:

• Tipo de meio: medidor de turbina a gás vs. medidor de turbina líquida

• Tamanho: De micro sensores de fluxo a medidores industriais DN300

• Eletrônica: Display local, saída digital, opções MODBUS/HART

• Classificação de pressão e temperatura: versões padrão vs. versões de alta pressão/alta temperatura

• Material: SS304, SS316 ou ligas especiais

A Silver Automation Instruments oferece alternativas acessíveis a marcas premium (por exemplo, Cameron Nuflo, Blancett, Daniel, Omega, Badger, Emerson, K24), mantendo um desempenho confiável.
Para uma análise mais aprofundada dos principais fatores que afetam o preço dos medidores de vazão de turbina, visite nosso guia detalhado .

Diretrizes de instalação do medidor de vazão de turbina

A instalação adequada é fundamental para garantir a precisão e a longevidade dos medidores de vazão de turbina. Para aplicações líquidas, os medidores devem ser instalados em um trecho reto de tubulação com o mínimo de perturbação no fluxo, evitando bombas, válvulas ou cotovelos muito próximos do medidor. Para medidores de vazão de turbina a gás, deve-se prestar atenção especial à pressão, temperatura e limpeza da tubulação para evitar erros de medição e desgaste prematuro. Seguir as melhores práticas ajuda a maximizar o desempenho e reduzir a necessidade de manutenção. Saiba mais em nosso Guia de Instalação de Medidores de Vazão de Turbina a Líquido e Dicas de Instalação de Medidores de Vazão de Turbina a Gás .

Conclusão

O medidor de vazão de turbina continua sendo uma das soluções mais práticas e econômicas para medição de vazão de gases e líquidos. Com sua alta precisão, resposta rápida e versatilidade, continua sendo a escolha preferida nas indústrias de petróleo e gás, química, água e alimentos em todo o mundo.

Ao selecionar um medidor de vazão de turbina, sempre especifique o tipo de fluido, a faixa de vazão, a pressão operacional e a temperatura para garantir o melhor desempenho e confiabilidade a longo prazo.
