O que é o golpe de aríete?

Golpe de aríete refere-se ao aumento ou diminuição repentina da pressão resultante da aceleração ou desaceleração abrupta do fluxo de fluido dentro de um sistema fechado. Esse fenômeno de choque hidráulico cria ondas de pressão poderosas que podem exceder as pressões normais de operação.

Quando uma válvula fecha rapidamente ou uma bomba para repentinamente, o fluido que se move em alta velocidade é forçado a parar, criando uma onda de pressão que se propaga pelo sistema. A força dessa onda pode causar vibração, ruído ou até mesmo falha estrutural.

Embora seja mais comumente observado em tubulações de água, efeitos semelhantes ocorrem em sistemas de vapor, onde são frequentemente chamados de golpe de aríete .

Fenômeno do golpe de aríete em sistemas de tubulação industrial

Entendendo os perigos do golpe de aríete

Os danos causados por golpe de aríete incluem:

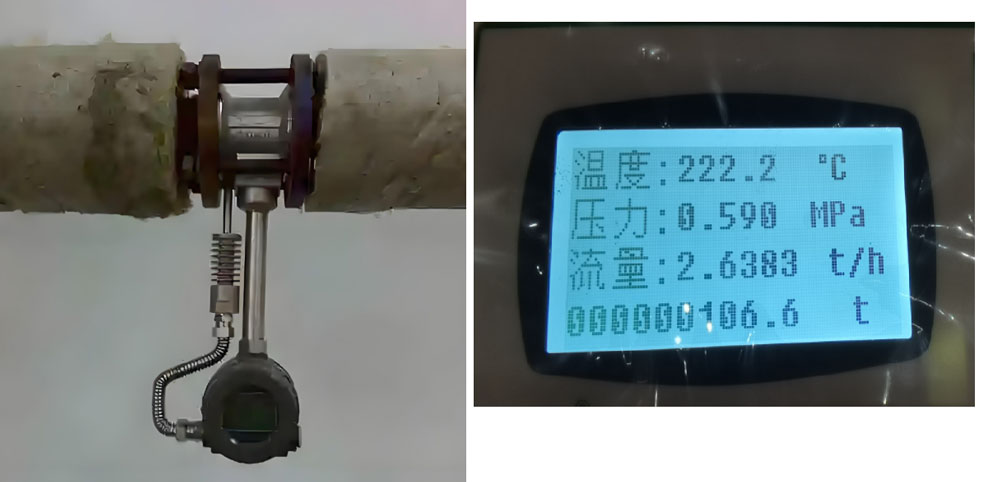

Em instalações que utilizam medidores de vazão por vórtice , medidores de vazão mássica Coriolis ou medidores de vazão eletromagnéticos , o golpe de aríete pode distorcer severamente as leituras ou danificar permanentemente o corpo do sensor.

Causas principais do golpe de aríete

O golpe de aríete geralmente resulta de mudanças repentinas na velocidade da água. Compreender essas causas é fundamental para uma prevenção eficaz:

(1) Operação Rápida da Válvula

Quando uma válvula é aberta ou fechada muito rapidamente, o fluxo de fluido para ou recomeça abruptamente, produzindo uma onda de choque na rede de tubulação. Esta é uma das causas mais comuns de choque hidráulico.

(2) Partida ou parada repentina da bomba

Quando uma bomba para inesperadamente — devido a uma falha de energia, por exemplo — o impulso do fluido empurra a bomba e as válvulas, criando um grande pico de pressão.

(3) Condensado de alta velocidade em linhas de vapor

Em sistemas de vapor, o condensado pode se acumular e se mover em alta velocidade. Quando esse condensado colide com as paredes ou conexões dos tubos, gera um poderoso golpe de aríete, às vezes chamado de golpe de condensado de vapor .

High-speed condensate produces water hammer	The condensation of steam suddenly causes water hammer
High-speed condensate creates water hammer when it collides with the pipe	Water hammer occurs when steam condenses rapidly and collides

(4) Projeto de tubulação e terreno

Tubulações com inclinações acentuadas ou mudanças repentinas de elevação são mais suscetíveis. Quando a água é bombeada a uma altura superior a 20 metros, a energia potencial gravitacional amplifica a pressão de sobrepressão.

(5) Velocidade de fluxo excessiva

Se a velocidade do fluxo na tubulação de abastecimento for muito alta, mesmo pequenas perturbações podem causar grandes variações na pressão dinâmica, aumentando o risco de golpe de aríete.

(6) Sistemas de dutos longos e complexos

Quanto mais longo for o tubo e maior for a variação do terreno, maior a probabilidade de as ondas de pressão refletirem e se amplificarem, causando efeitos de martelo repetitivos.

Soluções para prevenção de golpe de aríete

Soluções abrangentes para prevenção de golpe de aríete

Eliminar completamente o golpe de aríete é difícil, mas diversas medidas de engenharia podem mitigar ou prevenir eficazmente o seu impacto:

(1) Instale um amortecedor de golpe de aríete

(2) Adicionar um acumulador ou câmara de ar

Em sistemas que utilizam bombas de pistão ou de êmbolo, um acumulador a montante do medidor de vazão pode amortecer as pulsações e estabilizar o fluxo.

(3) Utilizar a operação da válvula controlada

Evite movimentos bruscos das válvulas. Utilize válvulas de abertura e fechamento lentos ou válvulas de controle automatizadas com velocidades de abertura ajustáveis para reduzir a taxa de variação do fluxo.

(4) Otimizar o controle da bomba

Utilize controladores de partida suave ou inversores de frequência (VFDs) em bombas para aumentar ou diminuir gradualmente a velocidade da bomba, minimizando acelerações ou desacelerações repentinas do fluxo.

(5) Layout adequado da tubulação

Projete a tubulação com diferenças mínimas de elevação e evite curvas acentuadas sempre que possível. Instale o medidor de vazão em locais menos suscetíveis a flutuações de pressão.

(6) Instalar válvulas de retenção

Válvulas de retenção ou válvulas antirretorno podem impedir o fluxo reverso e reduzir a probabilidade de picos de contrapressão.

(7) Utilize medidores de vazão de alta qualidade com recursos de proteção

Escolha medidores de vazão projetados para suportar picos de pressão transitórios. Por exemplo, a Silver Automation Instruments oferece medidores de vazão tipo vórtice e Coriolis com corpos robustos em aço inoxidável e acessórios opcionais para amortecimento de golpe de aríete, garantindo maior vida útil em ambientes hidráulicos desafiadores.

Quando instalar um eliminador de golpe de aríete

A implementação dessas medidas preventivas garante a precisão dos medidores de vazão a longo prazo, reduz os custos de manutenção e protege equipamentos de processo valiosos.

Conclusão: Protegendo sua tubulação contra o golpe de aríete

O golpe de aríete é um problema sério que pode ameaçar a segurança e a confiabilidade de qualquer sistema de transporte de fluidos. Ao compreender suas causas e implementar soluções preventivas — como a instalação de amortecedores de golpe de aríete , acumuladores e controle adequado de válvulas — as indústrias podem reduzir significativamente o risco de falhas nos equipamentos.

Proteger instrumentos como medidores de vazão , bombas e válvulas contra choques hidráulicos não é apenas uma questão de manutenção; é uma etapa crucial para manter a eficiência do sistema, a precisão das medições e a segurança operacional.
