Medidores de vazão com tempo de resposta em milissegundos: a chave para a dispensação rápida e preci

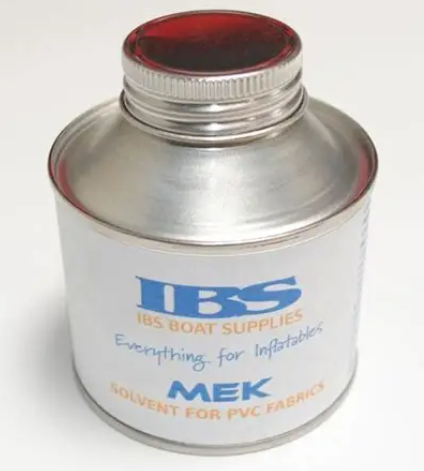

No mundo da manufatura atual, velocidade e precisão andam de mãos dadas. Muitas linhas de montagem operam em velocidades tão altas que até mesmo uma fração de segundo faz diferença. Recentemente, um de nossos clientes nos procurou com um desafio complexo: eles precisavam medir o fluxo do solvente MEK (metil etil cetona) durante a montagem de peças plásticas.

Qual era o problema? Cada aplicação durava apenas de 100 a 300 milissegundos – menos que um piscar de olhos – e o volume de solvente variava de 0,01 ml a 0,75 ml a uma pressão de cerca de 20 psi. A questão era simples: será que algum medidor de vazão conseguiria realmente "ver" e medir algo acontecendo tão rápido?

Por que isso representou um desafio tão grande

A MEK é um solvente volátil que requer manuseio cuidadoso. Medir quantidades tão pequenas em intervalos tão curtos já é difícil, mas fazê-lo de forma confiável e repetida em um processo automatizado é ainda mais complicado.

A maioria dos medidores de vazão tradicionais simplesmente não foi projetada para isso. Ou reagem muito lentamente, ou precisam de uma vazão maior para serem precisos, ou não lidam bem com solventes como o MEK. Para o nosso cliente, adivinhar não era uma opção – ele precisava de certeza, em cada ciclo.

Por que escolhemos um medidor de vazão mássica Coriolis?

É aqui que os modernos medidores de vazão mássica Coriolis se destacam. Ao contrário dos medidores mecânicos com engrenagens ou pistões, um medidor Coriolis mede a vazão mássica diretamente, utilizando o efeito Coriolis. Isso significa que ele não leva em consideração a pressão, a temperatura ou a viscosidade do líquido – ele mede apenas a massa real que passa pelo fluido.

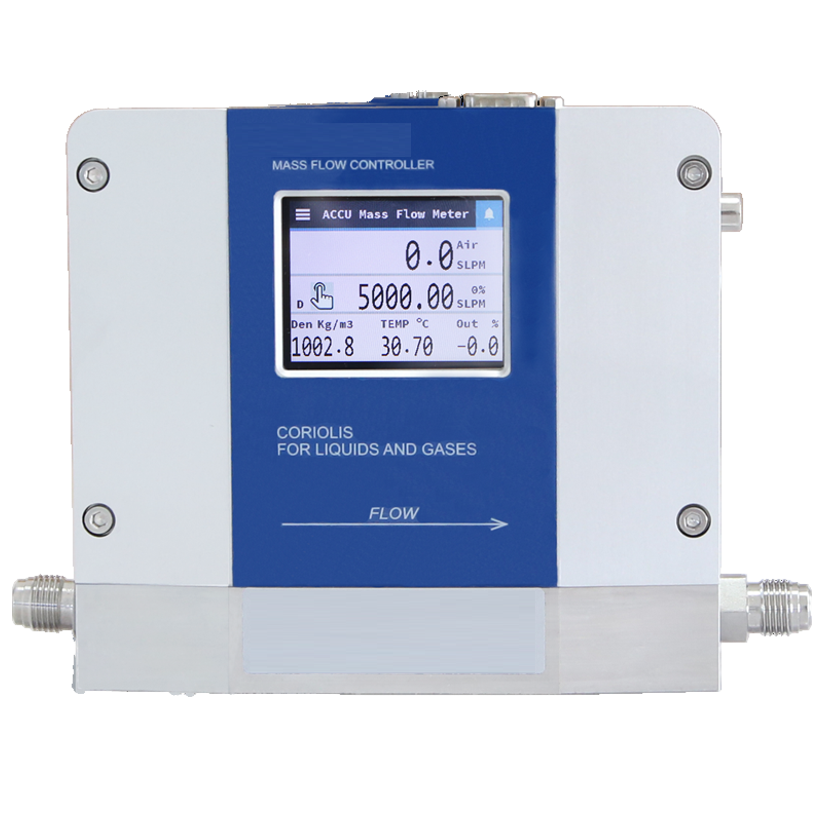

Mais importante ainda, a mais recente tecnologia Coriolis reage incrivelmente rápido. Alguns modelos conseguem detectar alterações de fluxo em apenas alguns milissegundos. Para o nosso cliente, selecionamos o medidor de fluxo de massa Coriolis Micro SH-CMF-FE , que tem um tempo de resposta inferior a 0,1 segundos no modo de medidor de fluxo e inferior a 0,2 segundos no modo de controle de fluxo. Isso é rápido o suficiente para capturar com facilidade aqueles pulsos de MEK de 100 a 300 ms.

O que faz isso funcionar

Eis o motivo pelo qual a solução de Coriolis se encaixa tão bem:
• Resposta instantânea – detecta alterações de fluxo quase imediatamente
• Precisão com solventes – ±0,25% de exatidão, mesmo com líquidos voláteis como MEK
• Resistência química – as peças em aço inoxidável 316L resistem ao MEK
• Ampla faixa de operação – lida com vazões muito pequenas e maiores, com uma relação de redução de até 100:1 para medidores de vazão Coriolis.
• Construção robusta para máxima segurança – projetado para pressões muito superiores a 20 psi
Isso significava que nosso cliente finalmente podia medir com exatidão a quantidade de solvente dispensada a cada disparo – até o milissegundo.

Por que outros medidores não foram suficientes?

Também analisamos alternativas, mas todas apresentavam desvantagens:

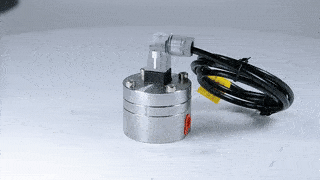

• Medidores de deslocamento positivo (como os de engrenagem oval): precisos para fluxos constantes, mas suas partes móveis não conseguem acompanhar rajadas de milissegundos. Eles também aumentam a queda de pressão e o MEK pode danificar as vedações.

• Outros sensores volumétricos, como medidores de vazão tipo turbina , sensores de pressão diferencial ou sensores térmicos, funcionam bem em aplicações mais lentas, mas simplesmente não possuem a velocidade de resposta necessária neste caso.

Resumindo, o sistema Coriolis era a única tecnologia capaz de atender à demanda.

O panorama geral

Este projeto é um bom exemplo de como a automação de montagem está mudando. Os ciclos de dispensação agora são medidos em milissegundos, os volumes em frações de mililitro e os requisitos de qualidade são mais rigorosos do que nunca. Os medidores de vazão nesses sistemas não são mais apenas "dispositivos de medição" – eles fazem parte do circuito de controle em tempo real que garante a qualidade consistente do produto.

Olhando para o futuro

Com linhas de produção cada vez mais rápidas, a necessidade de medições de vazão com resposta em milissegundos só tende a aumentar. O que antes era um "diferencial" está se tornando rapidamente um requisito. O sucesso do nosso cliente com o medidor Coriolis SH-CMF-FE demonstra que não só é possível, como também viável, obter medições confiáveis nessas aplicações ultrarrápidas.

Conclusão

Medir 0,01 ml de MEK em 100 milissegundos parece quase impossível, mas com a tecnologia certa, não é. Ao ir além dos medidores de vazão convencionais e usar uma solução Coriolis de resposta rápida, nosso cliente agora tem controle preciso e confiável sobre seu processo de dispensação.

Não se trata apenas de um projeto. É um vislumbre do futuro da manufatura, onde milissegundos importam e medidores de vazão avançados fazem a diferença entre "bom o suficiente" e verdadeiramente excepcional.

Abaixo, uma visão detalhada do nosso micromedidor de vazão Coriolis.
