O Guia Definitivo para Medidores de Vazão de Produtos Químicos e Ácidos

2025/09/23

Como selecionar o medidor de vazão correto para produtos químicos corrosivos e ácidos

Na indústria de processamento químico, medir fluidos com precisão e, principalmente, com segurança, não é apenas uma questão de eficiência; é um requisito básico. Os instrumentos de medição de vazão enfrentam um problema único e complexo com ácidos e produtos químicos. Escolher o medidor de vazão química correto é uma das tarefas mais importantes que um engenheiro pode realizar. Isso porque alguns ácidos são altamente corrosivos e podem danificar metais comuns, enquanto outros são solventes valiosos que precisam ser dosados com exatidão.

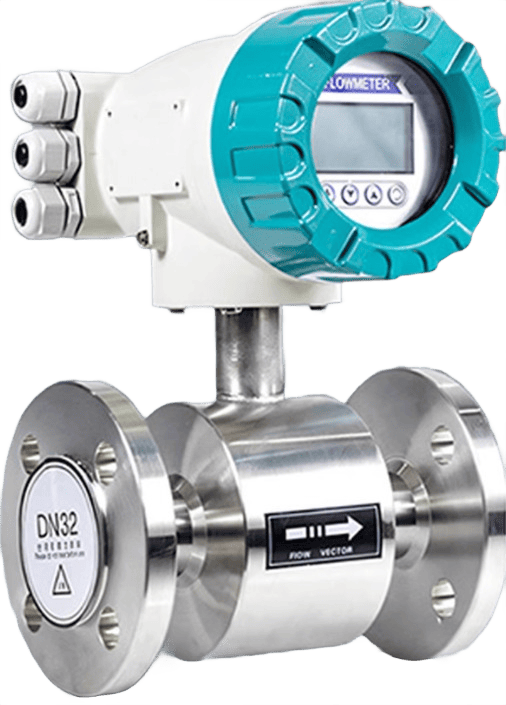

Medidor de vazão de ácido e produtos químicos

Fazer a escolha errada pode causar a quebra de instrumentos de medição de vazão, vazamentos perigosos, dosagem imprecisa e grandes prejuízos financeiros. Este guia oferece uma visão completa das ferramentas e materiais necessários para a medição precisa da vazão de produtos químicos e ácidos. Abordaremos os problemas, analisaremos as melhores tecnologias de medidores para cada aplicação e examinaremos alguns usos específicos, tornando este guia completo para qualquer pessoa que precise medir fluidos agressivos e de difícil manuseio.

Por que medir produtos químicos e ácidos é tão desafiador?

O manuseio de produtos químicos ou fluidos corrosivos exige mais do que um medidor de vazão padrão. Os principais problemas são:

A seleção incorreta do medidor de vazão de ácido pode causar corrosão no tubo do sensor de fluxo.

Corrosão: Este é o aspecto mais importante a ser considerado. Ácidos fortes ou líquidos e bases corrosivos podem corroer rapidamente metais como o aço carbono, causando falhas em medidores e vazamentos perigosos.
Segurança: Vazamentos de produtos químicos tóxicos ou inflamáveis podem ser muito prejudiciais para as pessoas e para o meio ambiente.
A indústria química trabalha com fluidos de todos os tipos. Isso inclui solventes finos com aparência de água, polímeros viscosos, líquidos criogênicos e fluidos de alta temperatura. Além disso, o manuseio de meios agressivos é comum, abrangendo uma ampla gama de ácidos, como ácido clorídrico, ácido nítrico e ácido sulfúrico, juntamente com pastas ácidas abrasivas, soluções alcalinas e agentes oxidantes.
Requisitos de pureza: Em áreas como eletrônica ou farmacêutica, o fluido não deve ser contaminado pelo próprio sensor de fluxo.

O primeiro passo: a seleção de materiais é tudo.

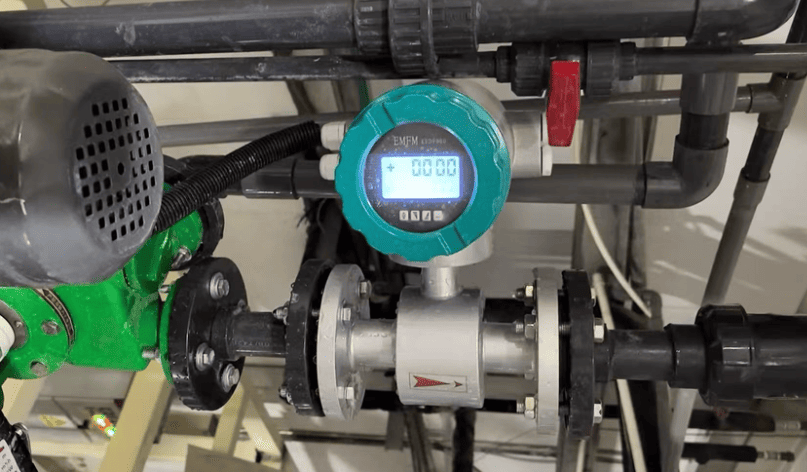

Stainless steel flow meter for less corrosive fluids

O medidor de vazão em aço inoxidável é de uso geral para fluidos menos corrosivos.

A base de qualquer medidor de vazão resistente a produtos químicos bem-sucedido é o material de construção do sensor de fluxo (ou, como chamamos, as partes molhadas do sensor de fluxo). As partes molhadas — qualquer componente que entre em contato com o líquido corrosivo — devem ser completamente compatíveis quimicamente.

Aço inoxidável 316L: Uma opção robusta e de uso geral para produtos químicos, ácidos, solventes e óleos menos agressivos.
Plásticos (PP, PVDF): Opções econômicas para certos ácidos e bases, frequentemente usados em medidores de vazão tipo turbina para líquidos corrosivos . No entanto, esse tipo de medidor de vazão não suporta alta pressão; a pressão normal para um medidor de vazão de plástico para ácido é em torno de 10 bar.

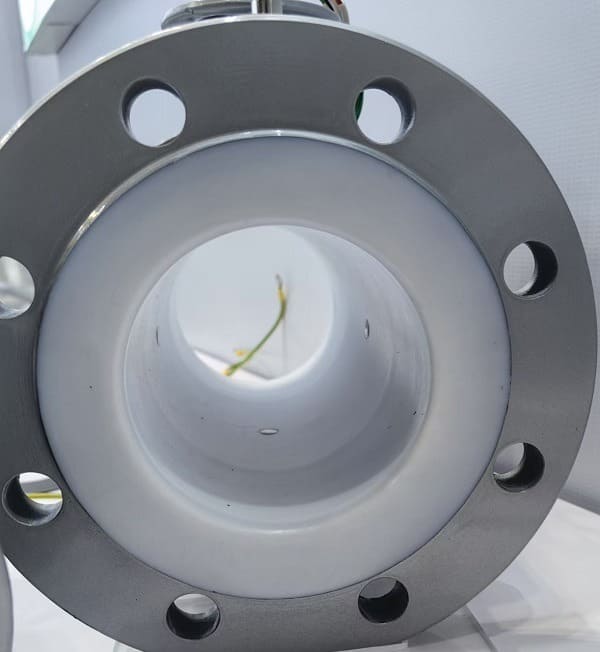

Chemical flow meter with PTFE/PFA liners

Medidor de vazão química com revestimentos de PTFE/PFA

Revestimentos de PTFE/PFA: Esses fluoropolímeros são aplicados como revestimento interno no corpo metálico de um medidor. Oferecem resistência química quase universal e são o padrão para medidores de vazão magnéticos ou rotâmetros de tubo metálico em aplicações com ácidos.

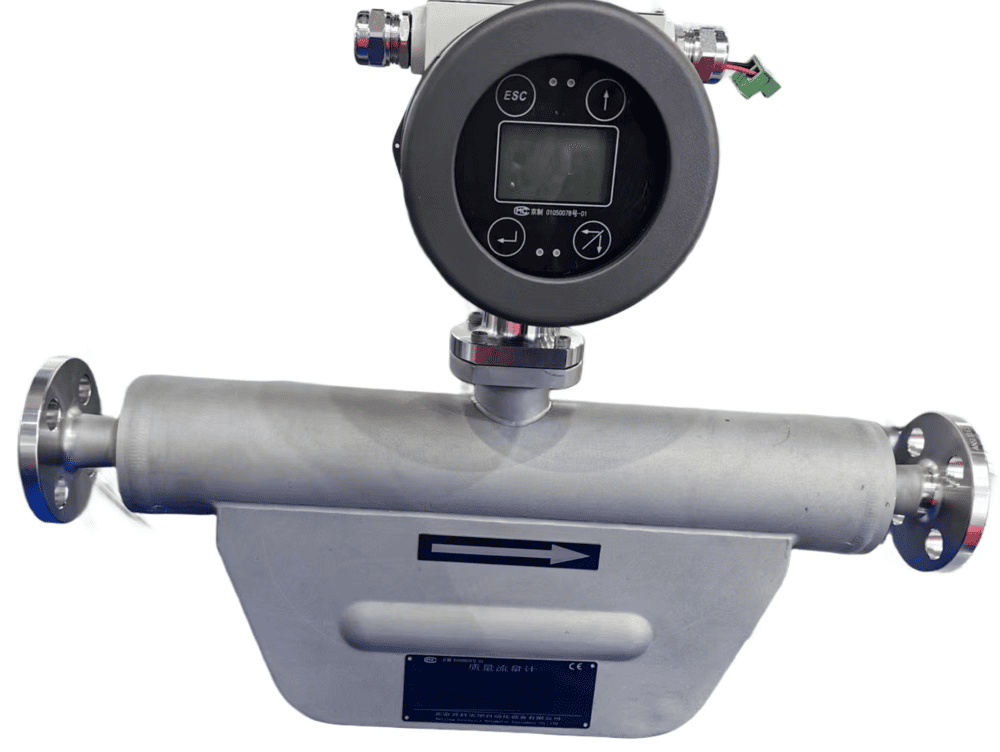

Hastelloy coriolis mass flow meter for acid

Medidor de vazão mássica Coriolis em Hastelloy para ácido

Ligas exóticas (Hastelloy, Tântalo, Titânio) : Para os produtos químicos mais agressivos, onde o aço inoxidável é inadequado, essas ligas oferecem resistência superior à corrosão. O tântalo, por exemplo, é excelente para medição de vazão de ácido sulfúrico ou HCl; a platina é adequada para todos os líquidos corrosivos; e o titânio pode ser usado para medir água do mar, hidróxido de potássio, hidróxido de sódio, ácido fosfórico e outros fluidos.

Um guia detalhado sobre tecnologias de medidores de vazão para produtos químicos e ácidos.

Nenhuma tecnologia isolada é perfeita para todos os produtos químicos. A escolha depende das propriedades do fluido (condutividade, viscosidade, temperatura, pressão, presença de sólidos) e do objetivo da medição, além do orçamento do usuário.

Medidores de vazão magnéticos: o padrão para produtos químicos condutores.

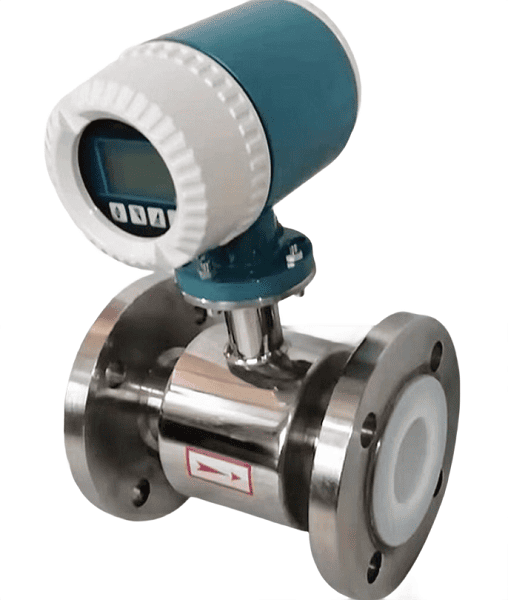

Magnetic Flow Meter for Conductive Chemicals

Os medidores de vazão magnéticos são uma excelente opção para qualquer produto químico condutor, ácidos ou soda, incluindo a maioria dos ácidos e bases à base de água. Eles apresentam um design sem obstruções e sem partes móveis (medidor de vazão de passagem plena), o que os torna altamente confiáveis. Para aplicações de medição de vazão em líquidos corrosivos, são equipados com eletrodos não reativos e um revestimento durável de PTFE ou PFA, conforme detalhado em nosso guia sobre [medidores de vazão eletromagnéticos para líquidos corrosivos] . Além disso, o custo dos medidores de vazão magnéticos também é muito baixo, o que os torna uma ótima opção para [ aplicações de dosagem química ].

Para garantir a precisão e a longevidade do seu medidor de vazão eletromagnético, a seleção do material correto para o revestimento e o eletrodo é fundamental. Disponibilizamos um guia de seleção completo com materiais para as partes em contato com o fluido, adequados para uma ampla gama de ácidos, álcalis e meios químicos. Este documento oferece a orientação especializada necessária para que você escolha os materiais mais apropriados para sua aplicação específica.

Guia de seleção de eletrodos e revestimentos para medidores de vazão magnéticos

Aqui está um vídeo com mais informações sobre o medidor de vazão de ácido do tipo magnético.

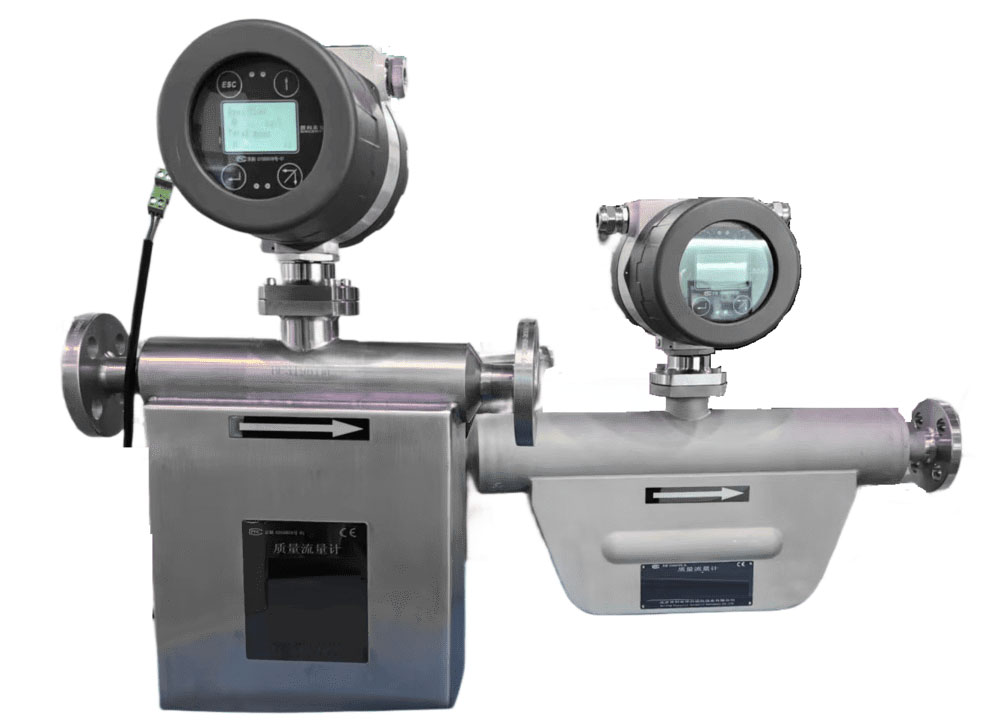

Medidores de Vazão Mássica Coriolis: Para Máxima Precisão e Versatilidade

Quando a precisão é fundamental, ou quando se requer a medição da vazão mássica, ou ainda quando se trata de ácidos em suspensão, o medidor Coriolis é a escolha ideal. Sua capacidade de medir a massa diretamente o torna imune a alterações na densidade ou viscosidade. Com componentes em contato com o fluido fabricados em aço inoxidável 316L, Hastelloy ou até mesmo Tântalo, ele pode ser configurado para lidar com uma ampla gama de produtos químicos agressivos. Nosso guia sobre medidores de vazão mássica anticorrosivos explora essas opções de materiais em detalhes.

Medidores de Vazão Mássica Térmica: A Escolha Ideal para Gases Corrosivos

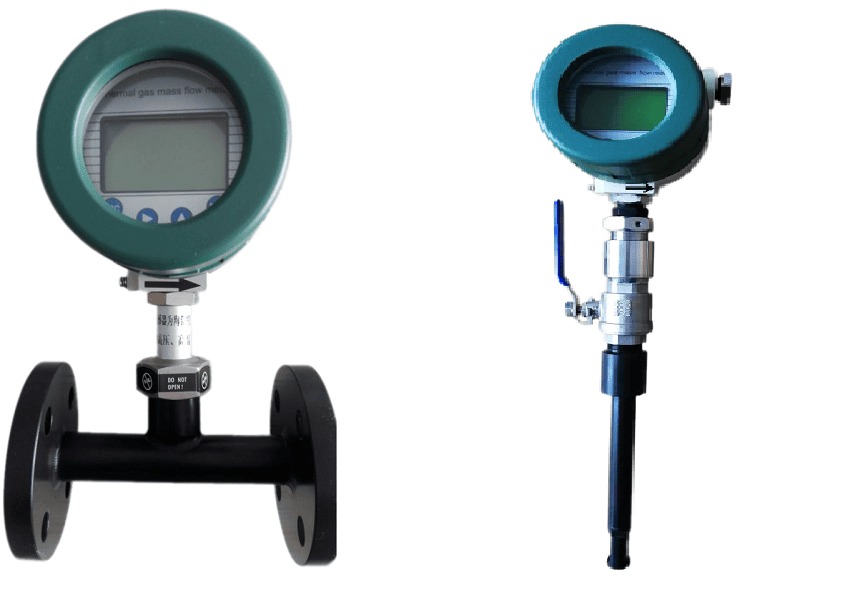

thermal mass flow meter for corrosive gas

Para medir a vazão mássica de gases, os medidores de vazão mássica térmica são o padrão da indústria. Para aplicações que envolvem gases corrosivos, esses sensores de vazão mássica são construídos com materiais especiais. Nosso [medidor de vazão mássica térmica para gases corrosivos] foi projetado para lidar com meios gasosos desafiadores com segurança e precisão, como a medição de vazão de biogás, ar ácido ou gás Cl₂ seco (cloro). Esta é a tecnologia preferida para medir gases como [cloro] e gás sulfídrico contendo H₂S.

Medidores de vazão de plástico (medidor de vazão tipo turbina e engrenagem oval)

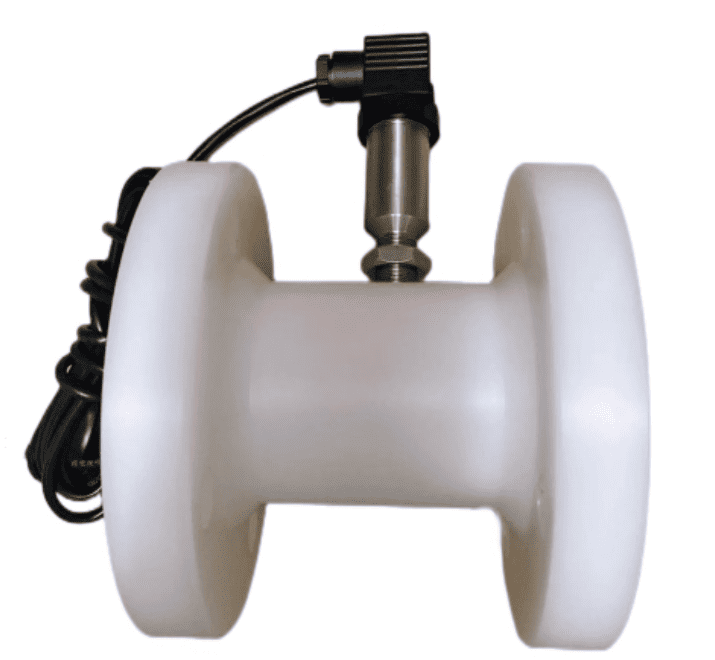

turbine flow meters for corrosive liquid

Para produtos químicos menos agressivos, líquidos corrosivos em baixa pressão de operação ou quando se necessita de uma solução de menor custo, os medidores de vazão construídos com plásticos de engenharia, como PP ou PVDF, são uma opção viável. Os medidores de vazão tipo turbina de plástico para líquidos corrosivos podem fornecer medições precisas para produtos químicos de baixa viscosidade, enquanto os pequenos medidores de engrenagem oval de plástico são excelentes para dosagem de produtos químicos. No entanto, é preciso ter cuidado: ambos os tipos de medidores de vazão de plástico para cáusticos ou ácidos precisam estar livres de sólidos ou partículas, caso contrário, as partes móveis dos medidores de vazão de plástico podem ser danificadas pelos sólidos.

Rotâmetros de tubo metálico

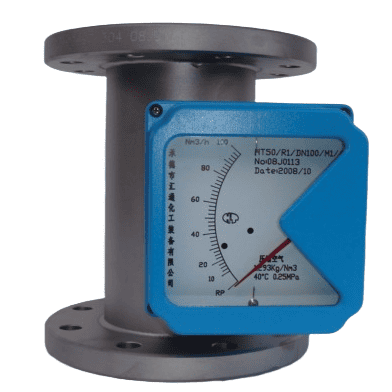

Metal Tube Rotameters for chemcial measurement

Para indicações de fluxo simples e localizadas, onde uma saída eletrônica de alta tecnologia não é necessária, um rotâmetro de tubo metálico oferece uma solução robusta e confiável. Ao selecionar um modelo feito de aço inoxidável 316L ou com revestimento de PTFE, esses dispositivos de medição podem ser usados para uma ampla gama de fluxos químicos e até mesmo fluidos agressivos. No entanto, a silverinstruments.com também fornece rotâmetros com saída de 4-20mA. Eles podem não apenas indicar a taxa de fluxo, mas também o fluxo total de líquidos corrosivos. Nosso guia sobre o [rotâmetro de tubo metálico para medição de líquidos corrosivos] fornece mais detalhes.

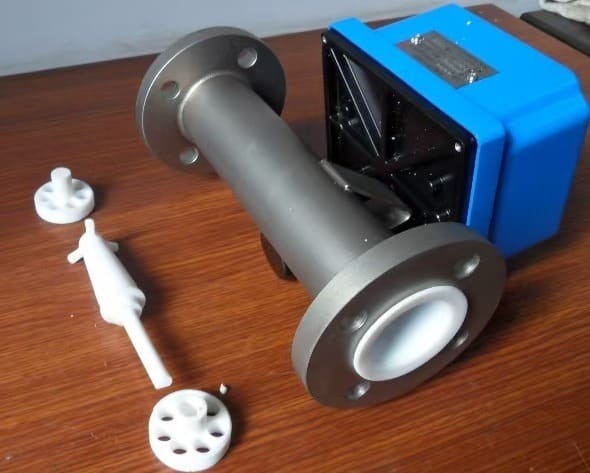

Metal tube flow meter with teflon liner and teflon float

Medidor de vazão com tubo metálico, revestimento de teflon e flutuador de teflon.

Comparação de medidores de vazão para produtos químicos corrosivos

Flow Meter Type	Best For	Key Advantages	Material Options	Limitations
Magmeter	Conductive liquids, acids, bases	• No moving parts • Full bore design • Low cost • High reliability	• PTFE/PFA liner • Non-reactive electrodes	Only for conductive fluids
Coriolis Mass	High accuracy applications, slurry acids	• Direct mass measurement • Immune to density/viscosity changes • Ultimate accuracy	• 316L stainless steel • Hastelloy • Tantalum	Higher cost
Thermal Mass	Low corrosive gases	• Industry standard for gases • Handles challenging media • Safe and accurate	• Specialized corrosion-resistant materials	Gas applications only
Plastic Turbine/Oval Gear	Low-pressure and corrosive liquids	• Lower cost solution • Good for chemical dosing • Positive displacement flowmeter	• PP (Polypropylene) • PVDF	• Must be particle-free • Lower pressure rating • Moving parts can be damaged
Metal Tube Rotameter	Simple local indication or transmitter	• Robust and reliable • Available with 4-20mA output • Cost-effective	• 316L stainless steel • PTFE liner	Not good for high temperature

Solucionando desafios específicos de medição

Medição de baixas vazões e dosagem de produtos químicos

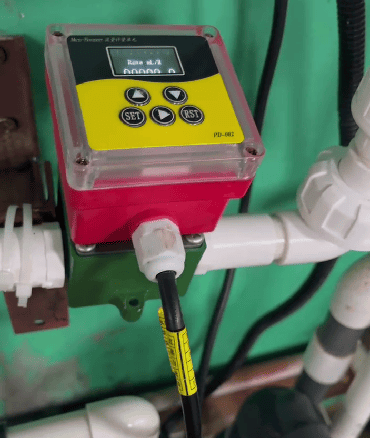

Medição de baixo fluxo de produtos químicos por medidor de vazão de plástico

A dosagem precisa de produtos químicos exige um sensor de fluxo capaz de medir com exatidão volumes muito pequenos. Os micromedidores de Coriolis e os pequenos medidores de deslocamento positivo são projetados especificamente para essa finalidade. A seleção de um [medidor de vazão química de baixo fluxo] é crucial para aplicações de medição de baixos fluxos de produtos químicos em laboratórios, plantas-piloto e sistemas de injeção de aditivos. Esses [pequenos medidores de vazão para líquidos corrosivos] garantem que até mesmo as menores quantidades sejam medidas com alta precisão. Este micromedidor de vazão química pode ser especificado em unidades de baixa vazão, como ml/min (ou cm³), kg/h ou g/h (gramas por hora). O vídeo abaixo mostra um micromedidor de vazão mássica para medição química.

Manuseio de altas temperaturas e pressões

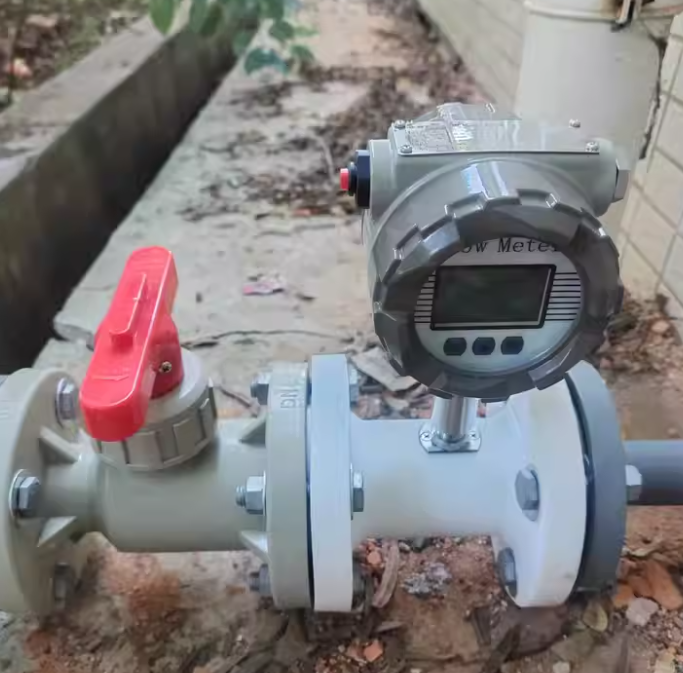

Os medidores de vazão de plástico são limitados pelo material e não suportam altas temperaturas.

Os processos químicos frequentemente envolvem altas temperaturas e pressões, o que exige uma construção robusta dos medidores. A escolha do tipo de medidor de vazão, do material do sensor, da classificação do flange e do projeto do sensor são fatores cruciais. Nessas condições, também é essencial medir a pressão com precisão utilizando um transmissor de pressão dedicado para gases ou líquidos corrosivos . Nosso medidor de vazão Coriolis SH-CMF suporta fluidos corrosivos em temperaturas de até 350 °C. Em contrapartida, a maioria dos medidores de vazão de plástico são limitados pelas propriedades do material, geralmente com temperatura máxima de operação entre 60 °C e 100 °C e pressão nominal de até 145 psi.

Aplicações: Medidores de vazão para produtos químicos específicos

O verdadeiro teste de um medidor de vazão de ácido químico é seu desempenho com fluidos específicos e desafiadores. A Silver Automation Instruments oferece soluções comprovadas para uma ampla gama de fluidos.

Medição de ácidos fortes

A seleção de um [medidor de vazão resistente a ácidos] depende inteiramente do ácido específico, de sua concentração e da temperatura.

• Ácido clorídrico (HCl):

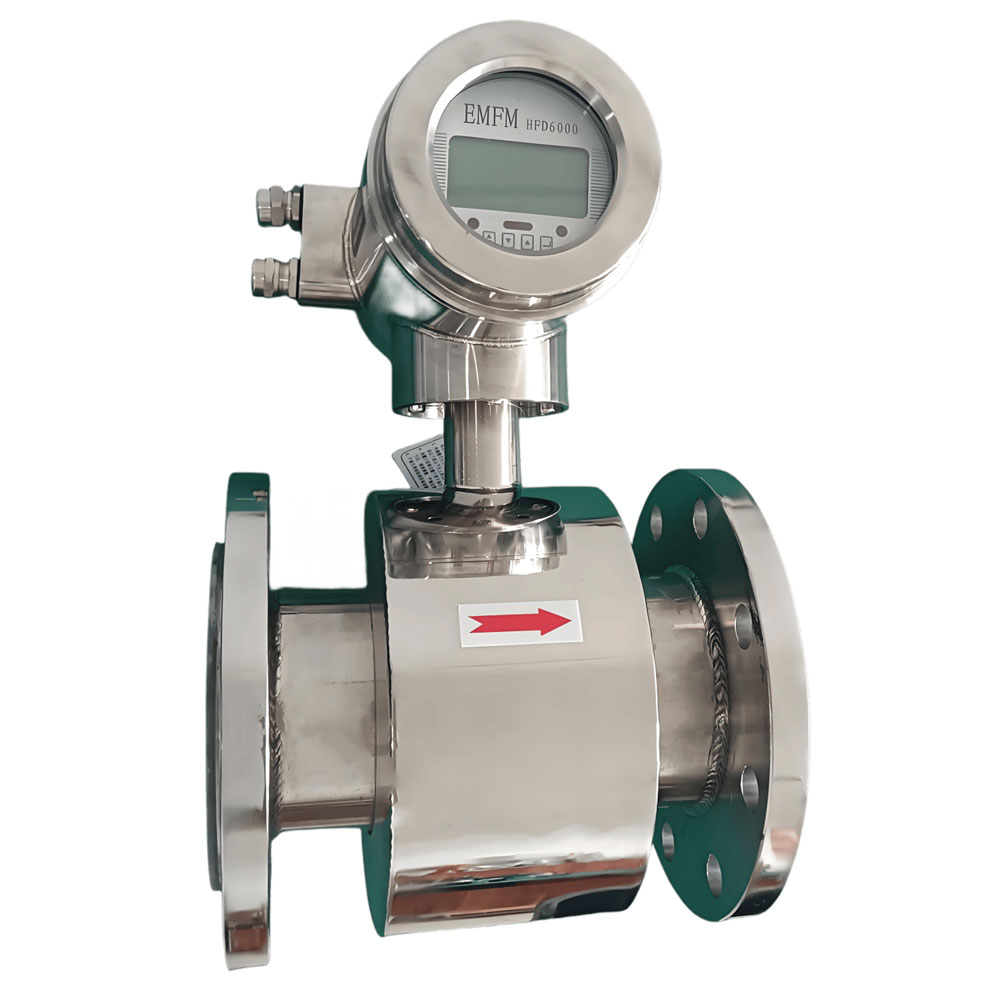

Medidor de vazão em aço inoxidável para ácido clorídrico (HCl).

Os medidores de vazão magnéticos com revestimento de PTFE e eletrodos de tântalo são uma excelente opção para medir a vazão de HCl . No entanto, para HCl em temperaturas elevadas ou altas concentrações, recomendamos a atualização para uma configuração com eletrodos de platina e revestimento de PFA para maior resistência. Observação: Em condições padrão, uma carcaça de aço carbono para o medidor de vazão eletromagnético é suficiente. Contudo, se o ambiente externo for corrosivo, podemos atualizar a carcaça para aço inoxidável 304 ou 316.

• Ácido sulfúrico (H₂SO₄):

Para ácido sulfúrico concentrado, geralmente é necessário um medidor de vazão mássica Coriolis com sensor de Hastelloy C. Oferecemos soluções específicas, como o nosso [medidor de vazão mássica para ácido sulfônico] . Para aplicações de uso geral: em muitos casos em que a precisão máxima não é essencial, medições estáveis e confiáveis podem ser obtidas com opções mais econômicas. Estas incluem um medidor de vazão de área variável (rotâmetro) com revestimento de PTFE ou um medidor de vazão magnético equipado com revestimento de PTFE e eletrodos de tântalo.

• Ácido nítrico (HNO₃):

O aço inoxidável 316L costuma ser suficiente para o ácido nítrico, tornando uma variedade de tecnologias adequadas. Saiba mais sobre nossas opções de [Medidor de Vazão de HNO₃] .

• Outros ácidos:

Oferecemos soluções para uma ampla gama de outros ácidos, detalhadas em nossas [ referências de aplicação de medidores de vazão de ácido ] e para tipos específicos como [ ácido crotônico ] ou ácido acético .

Medição de bases e álcalis (cáusticos) :

A medição de substâncias cáusticas como o hidróxido de sódio (NaOH) exige uma seleção cuidadosa dos materiais para evitar a corrosão. Um medidor de vazão mássica de hidróxido de sódio do tipo Coriolis oferece alta precisão no controle da concentração. Compreender como escolher o tipo adequado de medidor de vazão de soda cáustica é fundamental para uma instalação bem-sucedida.

Medindo outros produtos químicos desafiadores

Nossa especialização abrange alguns dos fluidos mais complexos do setor.

• Gás cloro:

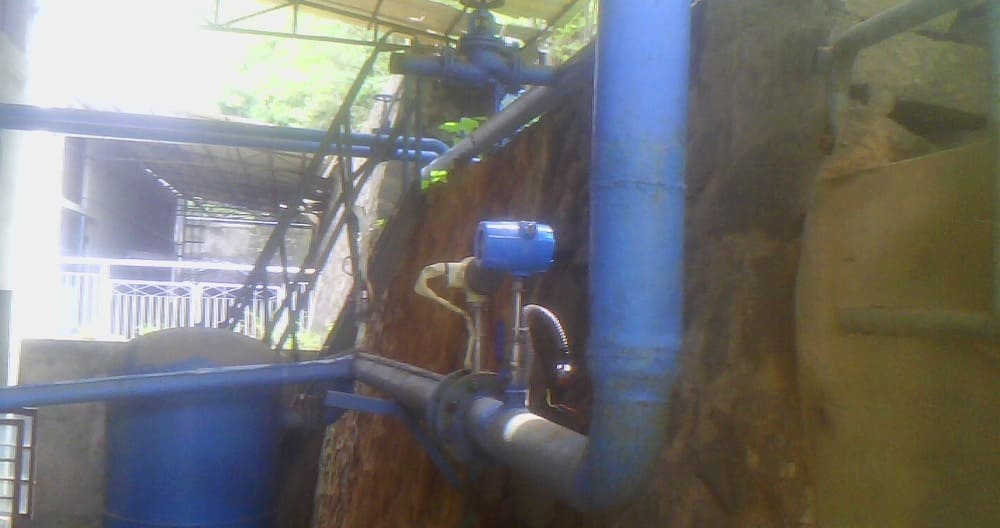

Chlorine Gas flow measurement by thermal mass flow meter

Medição do fluxo de gás cloro por medidor de fluxo de massa térmica

Este gás altamente tóxico e corrosivo requer um [medidor de vazão de cloro] especializado, normalmente um do tipo massa térmica com materiais resistentes à corrosão ou, melhor ainda, um medidor de vazão de cloro Coriolis. Também fornecemos [manômetros de pressão de cloro] .

• Enxofre fundido:

Esta aplicação singular envolve temperaturas extremamente elevadas e o risco de solidificação. Saiba [como encontrar um medidor de vazão adequado para enxofre fundido] em nosso guia detalhado.

• Metais líquidos:

A medição de fluidos como [lítio e sódio líquidos] requer medidores Coriolis altamente especializados, projetados para temperaturas extremas.

Conclusão: Seu parceiro para medição de vazão química

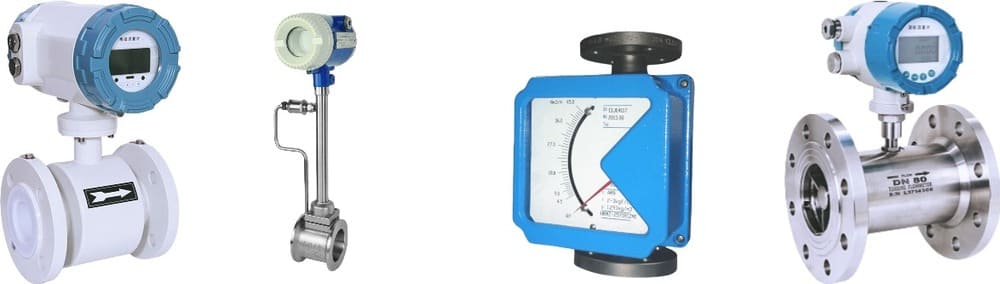

Chemical Flow Measurement flowmeter types

solução para medição de fluxo químico

Não existe uma resposta única para a pergunta [ o que é um medidor de vazão para líquidos corrosivos ]. A escolha ideal é uma decisão complexa baseada na compatibilidade química, nas condições do processo, no custo do medidor de vazão e nos requisitos de desempenho. Desde um [ medidor de vazão química padrão de 1 polegada ] até um sensor de grande diâmetro com corpo em liga metálica, o instrumento certo é aquele projetado especificamente para sua aplicação.
Na Silver Automation Instruments, somos especialistas em [medidores de vazão para medição química] . Nossos engenheiros experientes podem analisar seu processo e recomendar um [medidor de vazão química digital] robusto, confiável e preciso que atenda aos desafios específicos da [ indústria química e petroquímica ]. Entre em contato conosco hoje mesmo para uma consulta.

Perguntas frequentes (FAQ) sobre medidores de vazão de produtos químicos e ácidos

1. Qual é o fator mais importante na escolha de um medidor de vazão para produtos químicos?

O fator mais crítico é a compatibilidade dos materiais. As partes do medidor de vazão que entram em contato com o fluido (qualquer componente que toque o fluido) devem ser completamente resistentes às propriedades corrosivas do produto químico específico. A escolha incorreta do material pode levar à falha rápida do sensor e a vazamentos perigosos.

2. Qual medidor de vazão é o mais indicado para ácidos e bases condutivas de uso geral?

Para a maioria dos produtos químicos condutores, como ácidos e álcalis à base de água, o medidor de vazão magnético é o padrão da indústria. Seu design sem obstruções (ou, como chamamos, design de sensor de vazão de passagem total) não possui partes móveis, o que o torna altamente confiável. Ao selecionar os eletrodos não reativos corretos e um revestimento durável de PTFE ou PFA, ele pode lidar com uma ampla gama de fluidos corrosivos a um custo relativamente baixo.

3. Quando devo usar um medidor de vazão mássica Coriolis para produtos químicos?

O medidor de vazão mássica Coriolis é a escolha ideal para aplicações que exigem a mais alta precisão, quando a medição direta da massa do fluido é necessária ou no manuseio de pastas. Por ser imune a variações na densidade e viscosidade do fluido, é perfeito para o controle de processos críticos e pode ser fabricado com ligas especiais como Hastelloy ou Tântalo para os produtos químicos mais agressivos.

4. Como faço para medir o fluxo de gases corrosivos como o cloro?

Para gases corrosivos, o medidor de vazão mássica térmica é a tecnologia padrão. Esses medidores são construídos com materiais especiais resistentes à corrosão para medir com segurança e precisão a vazão mássica de gases complexos como cloro (Cl₂ seco), biogás ou gás sulfídrico contendo H₂S.

5. Qual é a melhor solução para dosagem química em baixas vazões?

Para medições precisas de vazões muito baixas (frequentemente em ml/min), como em dosagem de produtos químicos ou aplicações laboratoriais, é necessário um micromedidor de vazão. Tanto os micromedidores de Coriolis quanto os pequenos medidores de engrenagem oval de plástico são projetados especificamente para essas tarefas, garantindo alta precisão mesmo para os menores volumes.

6. Um medidor de vazão de plástico pode ser usado para ácidos?

Sim, para certas aplicações. Medidores de vazão feitos de plásticos de engenharia, como PP ou PVDF, podem ser uma opção economicamente viável para produtos químicos menos agressivos em baixas pressões de operação (normalmente abaixo de 10 bar). No entanto, eles não são adequados para fluidos que contenham sólidos, pois as partes móveis podem ser danificadas.

7. Como se mede um ácido forte como o ácido sulfúrico concentrado (H₂SO₄)?

Para ácidos altamente agressivos e concentrados como o H₂SO₄, um medidor padrão de aço inoxidável é inadequado. A solução recomendada costuma ser um medidor de vazão mássica Coriolis com sensor de Hastelloy C. Para aplicações menos críticas, um medidor de vazão magnético com revestimento de PTFE e eletrodos de tântalo também pode ser uma opção estável.

8. Um medidor de vazão magnético consegue medir todos os ácidos?

Não. Um medidor de vazão magnético só consegue medir líquidos eletricamente condutores. Embora a maioria dos ácidos à base de água seja condutora, ele não funcionará com solventes químicos não condutores ou hidrocarbonetos.

9. O que são revestimentos e por que são importantes para medidores de vazão de ácido?

Os revestimentos, geralmente feitos de PTFE ou PFA, são mangas não reativas inseridas dentro do corpo metálico de um medidor de vazão magnético ou rotâmetro de tubo metálico. O revestimento protege o corpo metálico do medidor contra corrosão, permitindo que um medidor padrão seja usado com fluidos altamente agressivos.

10. Como as altas temperaturas e pressões afetam a escolha de um medidor de vazão química?

Altas temperaturas e pressões exigem uma construção robusta dos medidores. Os medidores de vazão de plástico geralmente são limitados a temperaturas mais baixas (60-100 °C) e pressões (abaixo de 145 psi). Para condições mais extremas, são necessários instrumentos com corpo metálico, como medidores de vazão Coriolis ou magnéticos, com flanges de alta pressão adequadas.
