O que são vazão padrão, vazão real e vazão normal na medição de gases?

Q: P1: Por que a leitura do meu medidor de vazão é diferente do valor da quantidade na fatura?

Isso geralmente ocorre porque nosso medidor provavelmente está mostrando a vazão real (Am³/h), mas seu fornecedor cobra com base na vazão padrão (Sm³/h ou Nm³/h). A diferença pode ser significativa a uma pressão de 5 bar, onde 100 Am³/h ≈ 500 Sm³/h. Certifique-se de que seu totalizador de vazão ou computador aplique a compensação correta de pressão e temperatura para corresponder à fatura.

Q: P2: Quando devo usar um medidor de vazão mássica em vez de um volumétrico?

Recomendamos medidores de vazão mássica quando: • A composição dos seus gases muda bastante. • Você precisa de um controle preciso da proporção de massa (como em reações químicas). • Você está trabalhando sob pressões ou temperaturas extremas. • Você precisa de medição direta de massa (como em processos de GNL ou químicos). Se a composição do gás for estável e as condições forem moderadas, os medidores volumétricos com compensação de pressão/temperatura geralmente são mais acessíveis e funcionam perfeitamente.

Q: P3: Posso usar o mesmo medidor para gases diferentes?

Depende do tipo de medidor que você tem: • Medidores de orifício/Venturi ✓ Sim, podemos recalcular para gases diferentes se você souber as propriedades. • Medidores de turbina ⚠️ Possível, mas requer recalibração e um novo fator K • Medidores de massa térmica ✗ Não — estes são muito específicos para determinados gases e necessitam de recalibração completa. • Medidores ultrassônicos ✓ Normalmente sim, você pode reconfigurá-los por meio de software. • Medidores de Coriolis ✓✓ Absolutamente sim, eles medem a massa real independentemente do tipo de gás. Nossa recomendação: consulte seu fornecedor antes de trocar de gás. Observamos uma queda significativa na precisão quando os usuários trocam de gás sem reconfigurar o sistema adequadamente.

Q: Q4: Qual a diferença entre pressão manométrica e pressão absoluta em cálculos de vazão?

Isso é fundamental para que seus cálculos de vazão estejam corretos: • Pressão manométrica (barg, psig) — O valor que você vê no seu manômetro, medido em relação à pressão atmosférica. • Pressão absoluta (bara, psia) — A pressão real medida a partir do zero absoluto (vácuo). A fórmula que você precisa: P_absoluto = P_manométrico + P_atmosférico (aproximadamente) Exemplo de erro: Se você usar 5 barg em vez de 6,01325 bar nos cálculos de compensação, sua vazão padrão será reduzida em quase 17%.

Q: Q5: Com que frequência os medidores de vazão de gás devem ser calibrados?

Recomendamos diferentes horários dependendo de como você usa o medidor: • Transferência de custódia (cobrança): Anualmente ou conforme exigido por lei. • Controle de processo: A cada 1-2 anos • Aplicações não críticas: A cada 2-3 anos ou quando houver suspeita de desvio de precisão. • Serviço severo: recomenda-se inspeção mais frequente. A boa notícia: muitos medidores modernos possuem diagnósticos integrados que informam quando o desempenho começa a se deteriorar, eliminando a necessidade de adivinhação.

2018/07/19

Recebemos diversas consultas sobre aplicações de medição de vazão de gás de indústrias em todo o mundo. Como a medição de vazão de gás envolve múltiplas variáveis dinâmicas, como temperatura, pressão e teor de umidade na corrente gasosa, selecionar um medidor de vazão de gás adequado é considerado mais complexo do que escolher um medidor de vazão de líquidos. Na Silver Automation Instruments, antes que nossos engenheiros possam sugerir o medidor de gás com o tamanho ideal para suas necessidades, eles precisam saber o tipo de gás a ser medido, a temperatura de operação e a pressão de operação.

Alguns clientes ficam confusos com as diferentes unidades de vazão de gás que costumam aparecer em especificações e fichas técnicas, como:

Nm³/h (metros cúbicos normais por hora)
Am³/h (metros cúbicos reais por hora)
SCFM (pés cúbicos padrão por minuto)
SCCM (centímetros cúbicos padrão por minuto)
ACFM (pés cúbicos reais por minuto)

Os prefixos têm significados específicos:

N = Fluxo normal
S = Vazão padrão
A = Fluxo real

Mas quais são exatamente essas diferenças e por que elas importam?

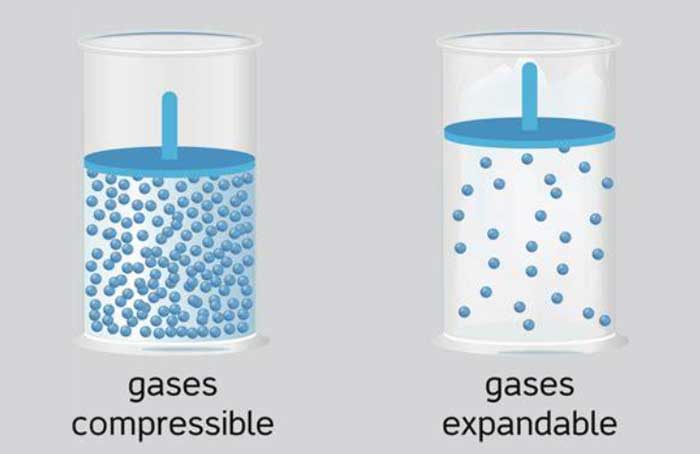

Gás Compressível

Essa confusão surge porque os gases são compressíveis, o que significa que seu volume varia muito com a temperatura e a pressão. Dependendo de como você mede, a mesma quantidade de gás pode ocupar espaços muito diferentes. A indústria de gases utiliza três sistemas de medição de vazão (real, padrão e normal) para lidar com esse problema. É preciso conhecê-los para selecionar o equipamento adequado e realizar medições precisas.

Definições detalhadas

- Vazão padrão

A taxa de fluxo padrão (como Sm³/h, SCFM) ajusta sua leitura de fluxo real para um ponto de referência comum, como na conversão de moedas. Isso permite comparar medições de diversas situações em igualdade de condições. O ajuste utiliza a lei dos gases ideais (PV = nRT), que relaciona pressão, volume e temperatura.

Condições padrão mais comuns:

Pressão: 1 atmosfera (101,325 kPa ou 14,696 psia) ao nível do mar.
Temperatura: 15°C (59°F) ou, às vezes, 60°F (15,56°C)

Lembre-se: diferentes regiões e setores têm condições padrão um tanto diferentes, portanto, sempre verifique qual norma se aplica à sua aplicação.

- Vazão normal

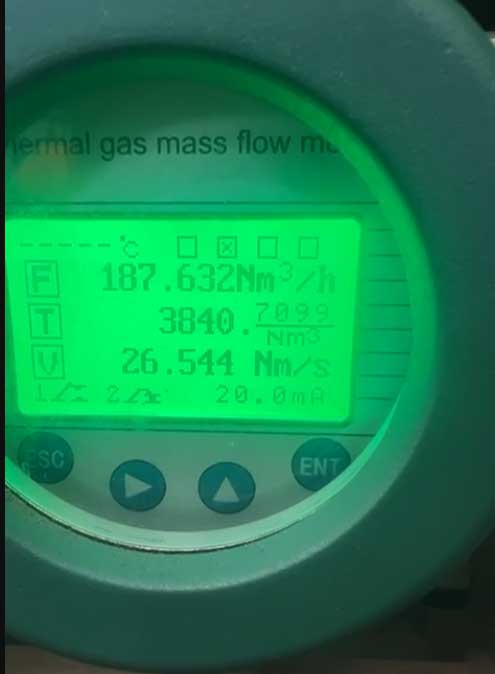

Thermal mass flow meter with normal flow rates

Medidor de vazão mássica térmica com vazões normais

A vazão normal (como Nm³/h ) funciona da mesma forma que a vazão padrão, exceto que utiliza uma temperatura de referência diferente:

Condições normais:

Pressão: 1 atmosfera (101,325 kPa ou 14,696 psia)
Temperatura: 0°C (32°F ou 273,15 K)

Você verá isso sendo usado com mais frequência em normas europeias e nas indústrias químicas ou petroquímicas.

- Vazão real

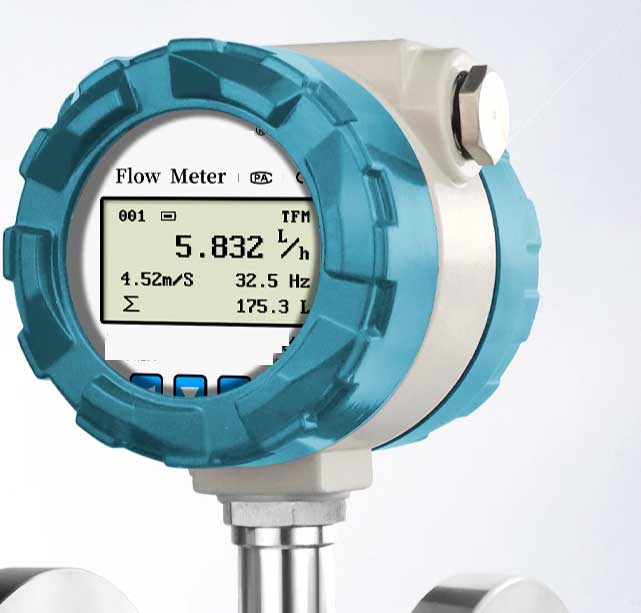

Actual flow rate display by flow meter

Exibição da vazão real pelo medidor de vazão

A vazão real é o que está acontecendo de fato no seu tubo neste momento: o volume de gás que flui em tempo real, na temperatura e pressão de operação atuais. Sem ajustes, sem correções.

Eis o que influencia: quando a temperatura sobe, o gás se expande e o fluxo real aumenta; quando a pressão sobe, o gás se comprime e o volume real diminui.

Produtos recomendados para medição real de vazão:

A Silver Automation Instruments oferece diversas soluções:

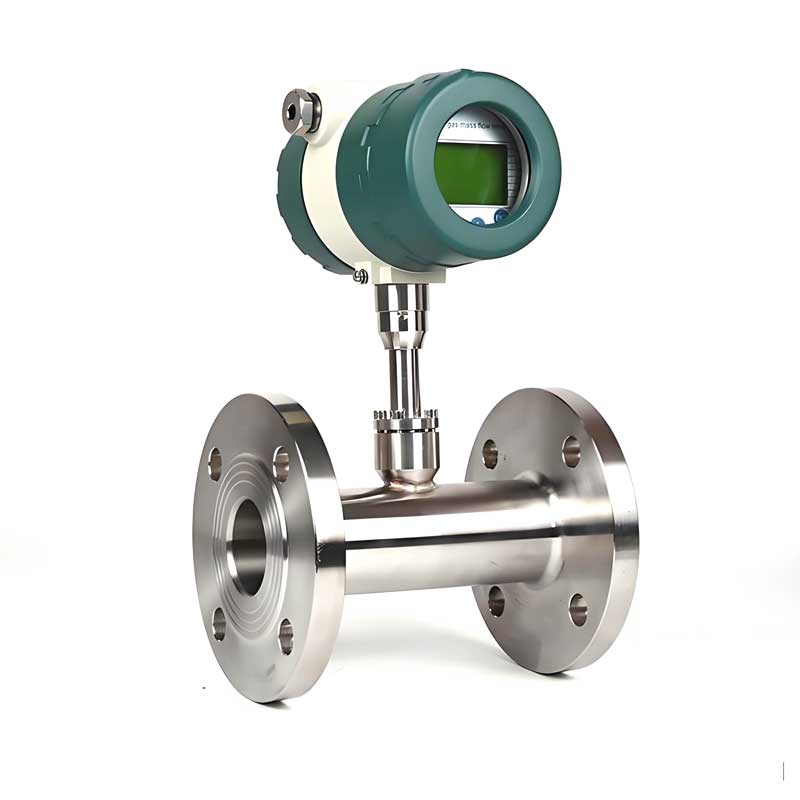

Medidores de Vazão Mássica Térmica

Meça a vazão mássica diretamente com compensação automática de temperatura e pressão integrada.

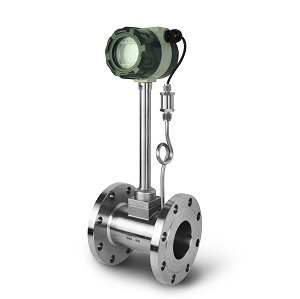

Medidores de vazão Vortex

Ideal para aplicações com vapor e gás, inclui compensação de temperatura.

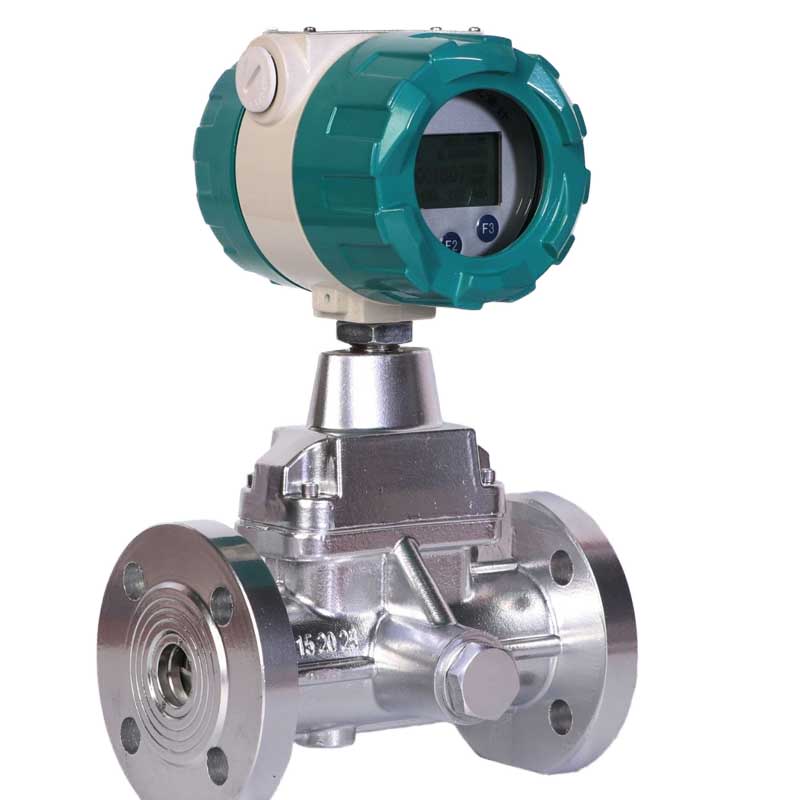

Medidores de vazão de turbina a gás

Medição de gás de alta precisão, perfeita para tubulações com menos de 16 polegadas.

Tabela de comparação de referência rápida

Flow Type	Reference Pressure	Reference Temperature	Typical Use	Common Units
Standard	101.325 kPa (14.696 psia)	15°C (59°F) or 60°F	US markets, billing	SCFM, Sm³/h
Normal	101.325 kPa (14.696 psia)	0°C (32°F)	EU markets, chemical industry	Nm³/h, NLPM
Actual	Process pressure	Process temperature	Equipment sizing, control	ACFM, Am³/h

Por que essas distinções são importantes

Compreender esses tipos de vazão impacta diretamente suas operações e custos:

Dimensionamento do equipamento: Os sensores de fluxo de gás devem ser dimensionados com base nas condições reais de fluxo para garantir a velocidade e a faixa de medição adequadas.
Faturamento e Transferência de Custódia: As vendas de gás utilizam condições padrão ou típicas para manter os preços inalterados, independentemente das condições operacionais.
Controle de Processos: Os sistemas de controle podem precisar de vazão real de gás ou ar para fazer alterações imediatas e corretas em todo o processo, mas também podem precisar de vazão padrão para determinar a quantidade de material em equilíbrio.
Comparação e padronização: Fluxos padrão e normais permitem que técnicos de campo e gerentes de fábrica comparem medições em diferentes locais, horários e condições.

Exemplo prático:

Considere um gás fluindo a:

Condições reais: 5 bar (500 kPa) e 50°C
Vazão real: 100 Am³/h

Quando corrigido para condições padrão (101,325 kPa e 15°C):

A vazão padrão pode ser de aproximadamente 450 Sm³/h.

Isso demonstra por que a distinção é importante: o mesmo fluxo de gás apresenta valores drasticamente diferentes dependendo das condições de referência utilizadas.

Conversão entre tipos de fluxo:

Para converter entre vazões reais, padrão e normais, você precisará aplicar as correções da lei dos gases:

Fórmula básica de conversão:

Q₁/Q₂ = (P₁/P₂) × (T₂/T₁) × (Z₂/Z₁)

Onde:

Q = vazão volumétrica
P = pressão absoluta
T = temperatura absoluta (Kelvin)
Z = fator de compressibilidade

Exemplo de conversão passo a passo:

Convertendo 100 Am³/h a 5 bar e 50°C para condições padrão (1,01325 bar, 15°C):

1. Converter temperaturas para Kelvin:

oT₁ (real) = 50°C + 273,15 = 323,15 K
oT₂ (padrão) = 15°C + 273,15 = 288,15 K

2. Utilize pressões em valores absolutos:

oP₁ (real) = 5 barras
oP₂ (padrão) = 1,01325 bar

3. Aplique a fórmula (assumindo Z₁ ≈ Z₂ ≈ 1 para gás ideal):

oQ(padrão) = 100 × (5/1,01325) × (288,15/323,15)
oQ(padrão) = 100 × 4,935 × 0,892
oQ(padrão) ≈ 440 Sm³/h

Erros comuns na medição do fluxo de gás ou ar

Evitar esses erros comuns pode economizar tempo e dinheiro, além de ajudar a obter medições precisas e tomar decisões corretas.

1. Confusão entre vazões reais e vazões padrão.

O que acontece: você encomenda um medidor de vazão dimensionado para 100 Sm³/h, mas seu sistema está operando, na verdade, a 100 Am³/h em pressão elevada.

Resultado: O medidor de fluxo de gás pode estar subdimensionado, o que pode causar queda de pressão excessiva, leituras instáveis ou até mesmo danos se o fluxo de gás exceder a capacidade de detecção do sensor.

Solução: Sempre esclareça com a silverinstruments.com se a vazão de gás necessária é a real, padrão ou normal (ou, como preferimos dizer, a de operação) e forneça todas as condições de operação à equipe de engenharia de vendas da silverinstruments.com.

2. Ignorando o fator de compressibilidade

O que acontece: você aplica a lei simplificada dos gases ideais para medir o gás natural em alta pressão sem considerar como os gases reais se comportam de fato.

Resultado: Os erros de medição podem facilmente atingir 5–15% ou até mais quando a pressão ultrapassa 50 bar, e mesmo com uma pressão tão elevada, o sensor de fluxo de gás pode quebrar.

Solução: Sempre inclua correções do fator Z em aplicações de alta pressão ou sempre que o gás não se comportar de forma ideal.

3. Ignorar o teor de umidade

O que acontece: Medir o gás úmido como se fosse gás completamente seco, ignorando o teor de vapor de água.

Resultado: Volume de gás superestimado, balanço de materiais incorreto, baixa precisão de medição ou problemas de faturamento.

Solução: Ao consultar o medidor de vazão de gás da silverinstruments.com, especifique se o gás é úmido ou seco. A maioria das tecnologias de medidores de vazão de gás apresenta desempenho insatisfatório na medição de gases úmidos. Utilize separadores de umidade ou medidores projetados especificamente para gases úmidos quando necessário.

4. Configuração incorreta da compensação de temperatura

O que acontece: Instalação de sensores de temperatura em locais com mau contato térmico ou ar aprisionado.

Resultado: Leituras de temperatura imprecisas causam erros de compensação.

Solução: Siga as práticas de instalação do fabricante e utilize poços termométricos de tamanho adequado, com imersão e composto térmico suficientes.

5. Misturando Padrões de Medição

O que acontece: comparar orçamentos em que um fornecedor usa Sm³/h (a 15°C) e outro usa Nm³/h (a 0°C), sem converter entre eles.

Resultado: Você está vendo preços diferentes porque está comparando as coisas erradas. Isso leva a escolhas erradas de equipamentos.

Solução: Sempre converta todas as especificações para as mesmas condições de referência antes da comparação.

Aplicações industriais

Diferentes setores industriais têm necessidades específicas quando se trata de medição de vazão. Veja como diferentes aplicações lidam com seus desafios únicos:

1. Gás Natural: Faturamento e Transferência de Custódia

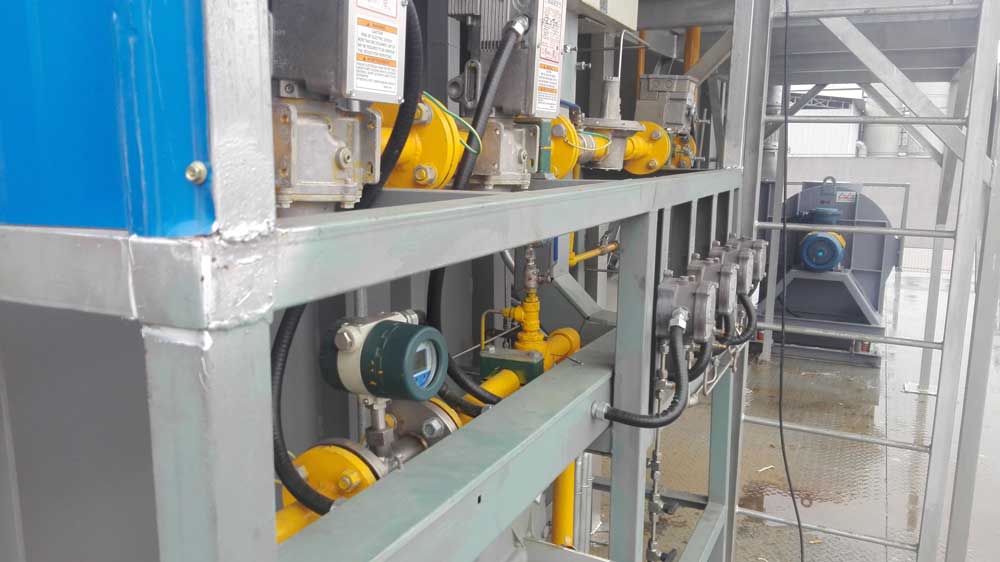

Natural gas flow measurement

Medição do fluxo de gás natural

Requisito: Medição de vazão padrão (normalmente 15°C, 101,325 kPa) para faturamento.

Principais desafios:

Alta pressão que varia bastante (20-70 bar)
As temperaturas variam com as estações do ano.
Deve ter uma precisão de ±0,5% para transações monetárias.

Solução: Turbina com compensação automática por sensor de pressão e sensor de temperatura. Ou você pode usar medidores de vazão Coriolis, que podem medir diretamente a vazão mássica de gás natural (GN).

2. Sistemas de ar comprimido: Gestão de energia

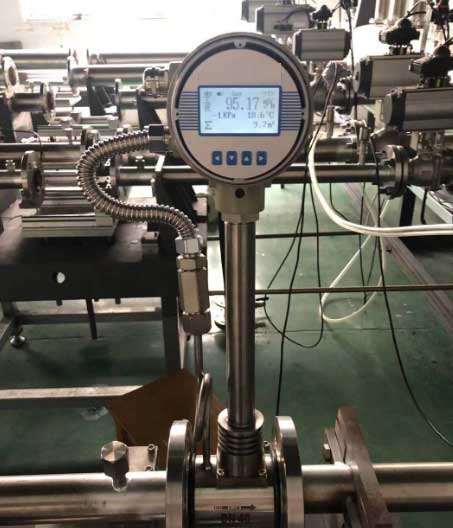

Compressed air flow measurement

Medição do fluxo de ar comprimido

Requisito: Medição real do fluxo de ar comprimido para detecção de vazamentos e monitoramento de eficiência.

Principais desafios:

Padrões de demanda altamente variáveis (flutuação de 50 a 100%)
Queda de pressão durante períodos de pico de uso.
exigindo monitoramento com boa relação custo-benefício para muitos locais

Solução: Medidor de vazão mássica térmica ou medidor de vazão por vórtice (boa relação custo-benefício)

Benefícios : Pode reduzir o desperdício de energia em 20-30% ao detectar vazamentos precocemente.

3. Indústrias Químicas: Controle de Processos e Balanço de Materiais

Requisito: Medição de vazão normal (0°C, 101,325 kPa) comumente usada em muitas instalações para cálculos estequiométricos.

Principais desafios:

Múltiplos fluxos de alimentação de gás que exigem controle preciso da proporção (±2-5%)
Fluxos de gás corrosivos ou perigosos
Requisitos de fechamento do balanço de materiais

Solução: Medidores Coriolis para vazão mássica ou medidores de vazão mássica térmica; medidores de reserva para processos críticos.

4. Fabricação de semicondutores: Controle de gases especiais

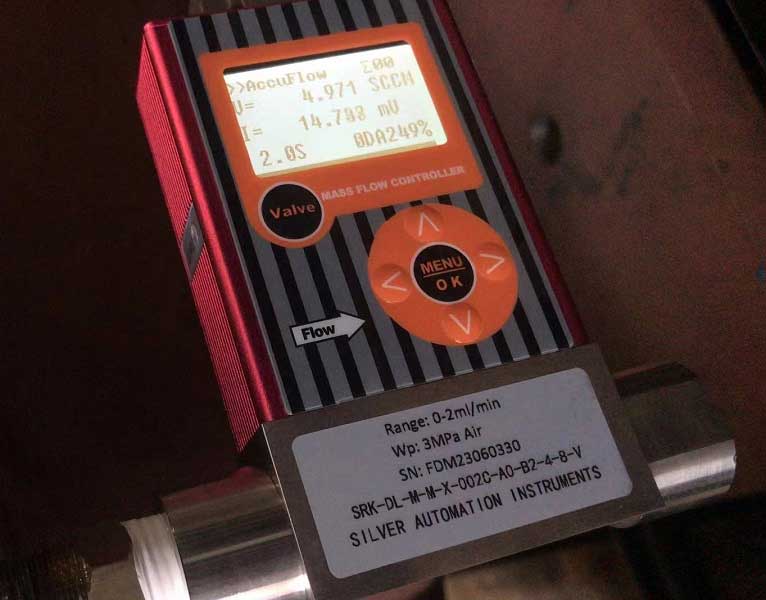

Thermal mass flow controllers

Controladores de fluxo de massa térmica (MFC)

Requisito: Controle de fluxo de massa ultrapreciso medido em SCCM (centímetros cúbicos padrão por minuto)

Principais desafios:

Vazões muito baixas (típicas de 0,1 a 1000 SCCM)
Requisitos de pureza ultra-elevada (99,9999%+)
Gases especiais caros (silano, arsina, etc.)
Requisitos de tempo de resposta rápido (<1 segundo)

Solução: Controladores de fluxo de massa térmicos (MFC) com precisão de leitura de ±1,0% e repetibilidade de ±0,2%.

5. Monitoramento Ambiental: Emissões e Gás de Queima

Requisito principal: Vazão volumétrica padrão para relatórios de conformidade regulatória

Principais desafios:

Composição variável do gás afetando a medição
Altas temperaturas (até 400°C em aplicações de queima de gás)
Produtos de combustão corrosivos
Condições de instalação ao ar livre

Solução: Medidor de vazão ultrassônico (não intrusivo), medidor de pressão diferencial ou medidor de massa térmica; sistemas de amostragem para verificar a composição do gás.

Perguntas frequentes (FAQ)

P1: Por que a leitura do meu medidor de vazão é diferente do valor da quantidade na fatura?

Isso geralmente ocorre porque nosso medidor provavelmente está mostrando a vazão real (Am³/h), mas seu fornecedor cobra com base na vazão padrão (Sm³/h ou Nm³/h).
A diferença pode ser significativa a uma pressão de 5 bar, onde 100 Am³/h ≈ 500 Sm³/h. Certifique-se de que seu totalizador de vazão ou computador aplique a compensação correta de pressão e temperatura para corresponder à fatura.

P2: Quando devo usar um medidor de vazão mássica em vez de um volumétrico?

Recomendamos medidores de vazão mássica quando:

A composição dos seus gases muda bastante.
Você precisa de um controle preciso da proporção de massa (como em reações químicas).
Você está trabalhando sob pressões ou temperaturas extremas.
Você precisa de medição direta de massa (como em processos de GNL ou químicos).

Se a composição do gás for estável e as condições forem moderadas, os medidores volumétricos com compensação de pressão/temperatura geralmente são mais acessíveis e funcionam perfeitamente.

P3: Posso usar o mesmo medidor para gases diferentes?

Depende do tipo de medidor que você tem:

Medidores de orifício/Venturi ✓ Sim, podemos recalcular para gases diferentes se você souber as propriedades.
Medidores de turbina ⚠️ Possível, mas requer recalibração e um novo fator K
Medidores de massa térmica ✗ Não — estes são muito específicos para determinados gases e necessitam de recalibração completa.
Medidores ultrassônicos ✓ Normalmente sim, você pode reconfigurá-los por meio de software.
Medidores de Coriolis ✓✓ Absolutamente sim, eles medem a massa real independentemente do tipo de gás.

Nossa recomendação: consulte seu fornecedor antes de trocar de gás. Observamos uma queda significativa na precisão quando os usuários trocam de gás sem reconfigurar o sistema adequadamente.

Q4: Qual a diferença entre pressão manométrica e pressão absoluta em cálculos de vazão?

Isso é fundamental para que seus cálculos de vazão estejam corretos:

Pressão manométrica (barg, psig) — O valor que você vê no seu manômetro, medido em relação à pressão atmosférica.
Pressão absoluta (bara, psia) — A pressão real medida a partir do zero absoluto (vácuo).

A fórmula que você precisa: P_absoluto = P_manométrico + P_atmosférico (aproximadamente)

Exemplo de erro: Se você usar 5 barg em vez de 6,01325 bar nos cálculos de compensação, sua vazão padrão será reduzida em quase 17%.

Q5: Com que frequência os medidores de vazão de gás devem ser calibrados?

Recomendamos diferentes horários dependendo de como você usa o medidor:

Transferência de custódia (cobrança): Anualmente ou conforme exigido por lei.
Controle de processo: A cada 1-2 anos
Aplicações não críticas: A cada 2-3 anos ou quando houver suspeita de desvio de precisão.
Serviço severo: recomenda-se inspeção mais frequente.

A boa notícia: muitos medidores modernos possuem diagnósticos integrados que informam quando o desempenho começa a se deteriorar, eliminando a necessidade de adivinhação.

Conclusão

Esperamos que este guia tenha ajudado você a entender as principais diferenças entre fluxos de gás reais, padrão e normais, para que você possa:

✓ Especifique corretamente os requisitos de fluxo de gás.
✓ Selecione medidores de vazão de gás com o tamanho adequado.
✓ Evite erros de medição dispendiosos
✓ Garantir faturamento preciso e controle de processos
✓ Otimize o desempenho do seu sistema de medição de gás

Devemos compreender bem esses fundamentos se quisermos que nossos projetos de medição de vazão de gás sejam bem-sucedidos. Seja projetando um novo sistema, solucionando problemas ou otimizando o desempenho, a diferença entre as vazões real, padrão e normal afeta todas as partes do seu sistema de medição.

Precisa de ajuda com sua candidatura específica?

Nossos engenheiros experientes da Silver Automation Instruments estão aqui para ajudá-lo a selecionar a solução certa para suas necessidades de medição de fluxo de gás.
